产品型号:TSX45-E

产品类型:直线循环滚柱轴承及导轨组件 RUE..-E

应用行业:自动化机械、数控机床、精密测试仪、电子、喷涂设备、印刷机械、包装机械、食品机械等领域

产品参数：

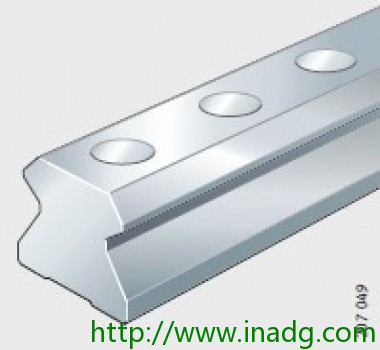

导轨 TSX45-E
直线循环滚柱轴承及导轨组件 RUE..-E

		组件
		h 38 mm b 45 mm 公差: -0,005 / -0,035 lmax 2940 mm 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 1) 定位面 2) 标记 aL max 41 mm a L 和 a R 取决于导轨的长度 l max aL min 20 mm a L 和 a R 取决于导轨的长度 l max aR max 41 mm a L 和 a R 取决于导轨的长度 l max aR min 20 mm a L 和 a R 取决于导轨的长度 l max h1 19,5 mm 公差: +/-0,5 jL 52,5 mm K1 M12 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩 [MA]（Nm）： M6 = 17 M8 = 41 M12 = 140 M14 = 220 M16 = 340 M24 = 1100 mS 9,4 kg/m 导轨的质量

产品特性:
直线循环滚柱轴承及导轨组件:
特性:主要应用在需要承受极高的载荷，但仍能确保高刚性和高精度的场合。预载的直线导轨尤其适用于大行程的机床行业。
直线循环滚柱轴承及导轨组件有满滚柱设计和带链式保持架设计。直线导轨系统包括至少一个滚柱滑块、一根INA导轨TSX45-E及塑料填塞片。
直线循环滚柱轴承及导轨组件是X-Life质量的直线导引系统。意味着提升的技术特性，坚固耐用并且运行寿命长。

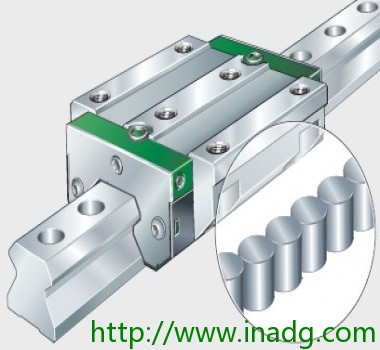

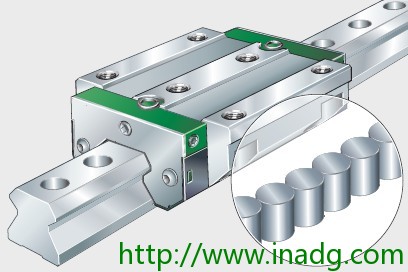

满滚柱:RUE..-E系列为满滚柱。由于具有最大可能数量的滚柱，满装圆柱滚子直线导轨的承载能力和刚性极高。
带链式保持架:RUE..-E-KT系列与满滚柱设计相比，滚动体由链式保持架导引。该设计比满滚柱设计的噪音更低。但是由于保持架链的原因，在负载
区的滚动体数目会有所减少。由于链式保持架版本所用滑块均为加长型，所以基本额定载荷和刚性特性与满装滚子的标准型滑块相似。
承载能力:滚动体布置为X 型布置。能够承受各个方向的力除了运动方向和绕各个轴的力矩。
