产品型号：ZKLFA1563-2RS ZKLFA1563-2Z

产品类型:德国原装进口推力角接触球轴承
应用行业:精密测试仪、电子、喷涂设备、印刷机械、包装机械、食品机械、数控机床、自动化机械等领域
产品参数：

角接触球轴承单元 ZKLFA1563-2RS
双向，螺钉安装，两侧唇密封，带平端的法兰

		组件
相邻结构设计 相邻结构设计		d 15 mm 公差: -0,005 D 42 mm 公差: -0,01 B 25 mm 公差: -0,25 60 ° 节距 60 ° 接触角 A 45 mm B1 10 mm D1 63 mm d1 28 mm d2 6,8 mm da max 34 mm da min 20 mm J 53 mm m 46 mm n 26,5 mm r1 min 0,6 mm rmin 0,3 mm m 0,31 kg 质量 Ca 17900 N 基本额定动载荷，轴向 C0a 28000 N 基本额定静载荷，轴向 nG Fett 3500 1/min 脂润滑时的极限转速 MRL 0,2 Nm 轴承摩擦力矩 caL 400 N/µm 轴向刚度 ckL 65 Nm/mrad 倾斜刚度 Mm 0,102 kg x cm^2 旋转内圈的质量惯性矩 2 µm 轴向跳动 丝杠支撑轴承配置的轴向跳动基于内圈旋转。 4 数量 固定螺钉的，根据 DIN 912-10.9 标准 螺丝不在供货范围。 M6 固定螺钉的尺寸，根据 DIN 912-10.9 标准 固定螺丝的拧紧力矩必须遵从制造厂商的数据。 螺丝不在供货范围。 ZM15 推荐 INA 锁紧螺母的代号 AM15 推荐 INA 锁紧螺母的代号 锁紧螺母不在供货范围。 MA 10 Nm 扭紧力矩 只适用于INA精密锁紧螺母 5484 N 轴向预载

产品特性：

速度基于标准DIN 732-1，在ISO 15 312中已经标准化了热参考转速nB的计算。参考转速的计算符合该标准。因此，计算结果与以前的样本数据不一致。公式中使用的符号与国际标准一致。
热参考转速 热参考转速nB作为计算热安全转速nper的辅助值。特定的参考工况下，在热参考转速时，轴承的工作温度为+70 °C。参考工况 参考工况基于一些常见类型和型号的轴承的正常工况。
在ISO 15 312标准中，参考工况的定义如下：
■平均环境温度Ar=+20 °C
■轴承外圈平均温度r =+70 °C
■向心轴承载荷P1r=0.05·C0r
■推力轴承载荷P1a=0.02·C0a
■工作粘度 ( 推力轴承根据标准DIN 732-1)。对于向心轴承，工作粘度的选择要确保采用油润滑和脂润滑时，可以达到相近的参考速度：
– 向心轴承：

12 mm2s–1（ISO VG 32）
– 推力调心滚子轴承：

24 mm2s–1（ISO VG 68）
– 推力圆柱滚子轴承和推力滚针轴承：
48 mm2s–1（ISO VG 220）

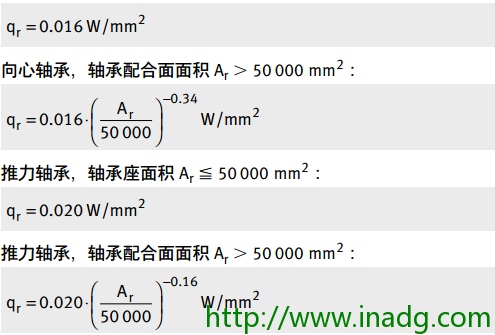

■通过轴承配合表面散热，参见公式：
向心轴承，轴承配合面面积Ar 50 000 mm2：
