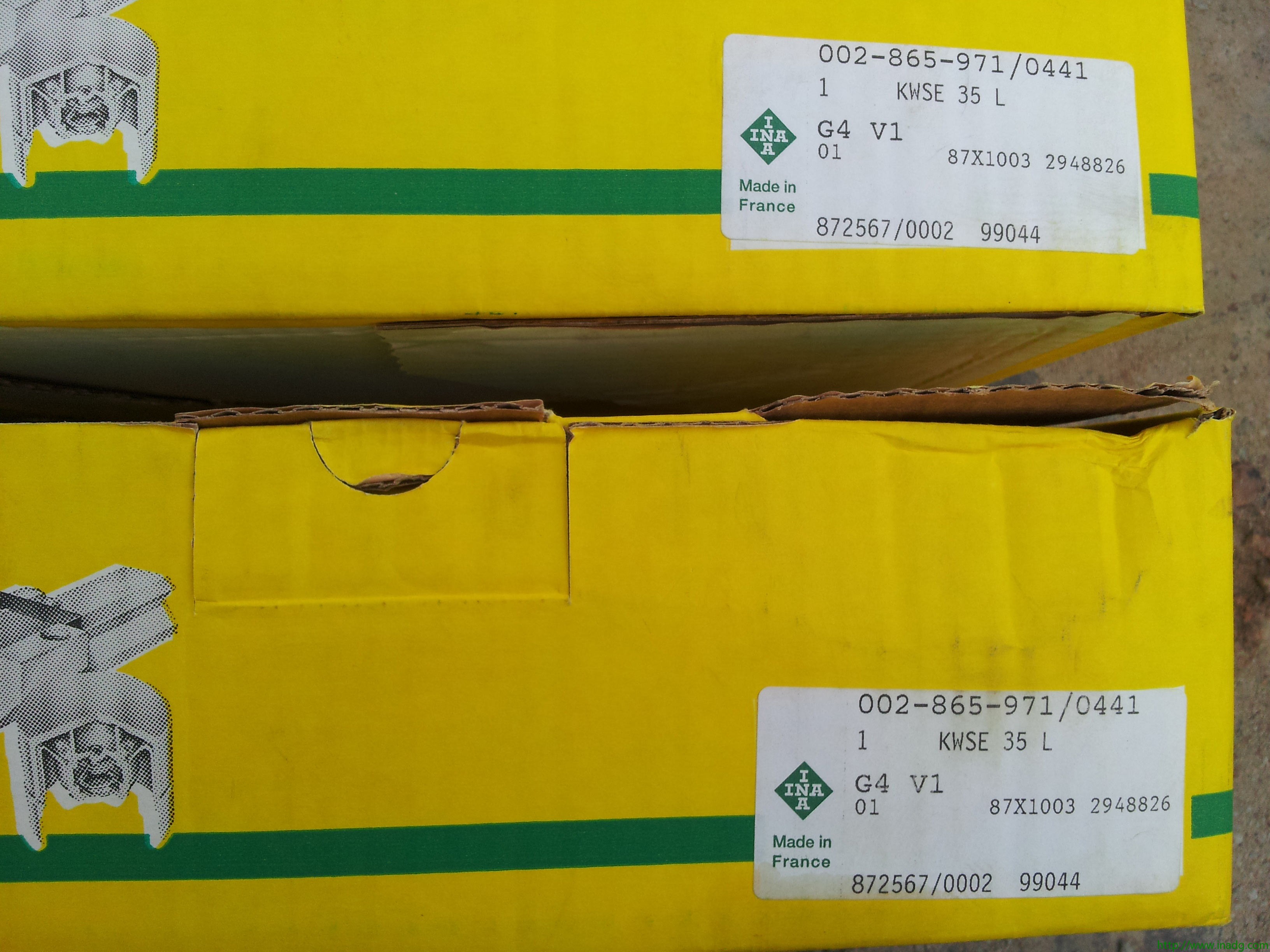

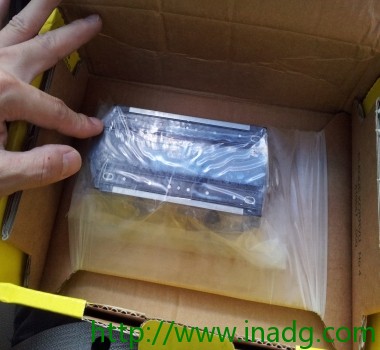

产品型号: KWSE35HL KWSE35HL-G1-V1

产品类型:六排直线循环球轴承及导轨组件用的长滑块

应用行业:自动化机械、电子、印刷机械、精密测试仪、食品机械、喷涂设备、数控机床、包装机械等领域
产品参数：

		组件
润滑接头位于滑块端盖端面 润滑连接在上面 载荷方向		H 48 mm B 100 mm L 107,1 mm 用于密封润滑孔 N2 的最小覆盖长度 1) 定位面 2) 标记 A1 33 mm A2 9 mm A3 7,2 mm aL max 71 mm a L 和 a R 取决于导轨的长度 l max aL min 20 mm a L 和 a R 取决于导轨的长度 l max aR max 71 mm a L 和 a R 取决于导轨的长度 l max aR min 20 mm a L 和 a R 取决于导轨的长度 l max b 34 mm 公差: -0,005 / -0,03 G2 M10 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩 [MA]（Nm）： M6 = 10 M8 = 24 M10 = 41 M12 = 83 M14 = 140 M16 = 220 M20 = 470 H1 6,6 mm H4 13,3 mm H5 6,5 mm h 29,7 mm h1 17,7 mm JB 82 mm JL 62 mm JL5 11,65 mm 周围结构上润滑孔的位置。 JLZ 52 mm jL 80 mm K1 M8 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩 [MA]（Nm）： M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 K3 M8 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩 [MA]（Nm）： M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 K6 M8 根据 DIN ISO 7984-8.8的螺钉 最大锁紧力矩 [MA]（Nm）： M5 = 5,8 M6 = 10 M8 = 24 M10 = 48 M12 = 83 M14 = 130 L1 77,7 mm lmax 2960 mm 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 N2 4,5 mm 周边结构润滑孔的最大直径。 O 4,5x1,5 mm DIN 3771 T5 13 mm T6 12 mm 对于从上面安装： 最大的中间螺纹孔的螺纹深度 T6 + 3 mm mW 1,5 kg 滑块的质量 mS 6,5 kg/m 导轨的质量 CI 55000 N 载荷方向 I:压缩载荷 C0 I 102000 N 载荷方向 I:压缩载荷 CII 45000 N 载荷方向 II:拉伸载荷 C0 II 79000 N 载荷方向 II:拉伸载荷 CIII 42000 N 载荷方向 III:横向载荷 C0 III 85000 N 载荷方向 III:横向载荷 M0x 1454 Nm 绕 X 轴的额定静扭矩 M0y 1173 Nm 绕 Y 轴的额定静扭矩 M0z 1069 Nm 绕 Z 轴的额定静扭矩

产品特性:

KWSE35六列直线循环滚珠轴承及INA导轨组件：特性直线循环滚珠轴承及导轨组件是满滚珠的系统并已预载。可用于行程没有限制、高载荷或极高载荷、刚性要求高或极高的工况。系统包括至少一个满滚珠滑块、一根导轨及塑料填塞片。系统可拆分开来订购INA滑块KWSE和导轨TKSD或者作为一个单元KUSE。在一个单元中，一个或多个滑块安装在一根导轨上。
四列滚珠承载压力，两列滚珠承载拉力，六列滚珠承载侧向力。系统可承受所有轴向的载荷，除运动方向以外，以及绕各个轴的扭矩。
