产品型号：ZARF60150-L-TV-A

产品类型:德国原装进口滚针/推力滚子轴承
应用行业:精密测试仪、电子、喷涂设备、印刷机械、包装机械、食品机械、数控机床、自动化机械等领域

产品特性：
轴承属于滚针/推力圆柱滚子轴承。
测试的条件是少量油润滑，速度为n=5min–1。
若计算驱动力矩，必须考虑起动摩擦力矩和高速下达到2到3倍MRL的摩擦力矩。
摩擦力矩和轴承预载对于应用中摩擦力矩是决定性因素的情况(如温度升高、不同轴承间的摩擦力矩补偿等)，建议根据轴承摩擦力矩MRL对轴承进行预紧。
摩擦在大多数应用中，常采用锁紧螺母对轴承进行预紧，这样可以准确施加锁紧力矩。尺寸表中锁紧力矩MA是使用INA精密锁紧螺母时的推荐值。
尺寸表中给出的摩擦力矩MRL是指导值。

产品参数：

滚针/推力圆柱滚子轴承 ZARF60150-L-TV
双向，用螺钉安装，长轴定位圈

		组件
		d 60 mm D 150 mm H2 103 mm 6) 密封组件 DRS 的安装尺寸。 密封架：见下面 "组件"。 B 17,5 mm B1 38,5 mm B2 16 mm C 22,5 mm C1 12,5 mm D1 105 mm D2 90 mm D3 105 mm Da max 106 mm 安装尺寸 如果使用回转轴封，必须考虑密封圈的外径。 d1 6 mm da min 88 mm 安装尺寸 如果使用回转轴封，必须考虑密封圈的外径。 H3 72 mm J 123 mm r1 min 0,6 mm rmin 0,3 mm m 5,35 kg 质量 Ca 187000 N 基本额定动载荷，轴向 C0a 550000 N 基本额定静载荷，轴向 Cr 44500 N 基本额定动载荷，径向 C0r 92000 N 基本额定静载荷，径向 nG Öl 2700 1/min 油润滑时的极限转速（仅适用于有合适的冷却系统时） nG Fett 950 1/min 脂润滑时的极限转速 MRL 4,2 Nm 轴承摩擦力矩 caL 5300 N/µm 轴向刚度 ckL 4300 Nm/mrad 倾斜刚度 Mm 54,5 kg x cm^2 旋转内圈的质量惯性矩 1 µm 轴向跳动 丝杠支撑轴承配置的轴向跳动基于内圈旋转。 12 数量 固定螺钉的，根据 DIN 912-10.9 标准 螺丝不在供货范围。 M10 固定螺钉的尺寸，根据 DIN 912-10.9 标准 固定螺丝的拧紧力矩必须遵从制造厂商的数据。 螺丝不在供货范围。 ZMA60/98 推荐 INA 锁紧螺母的代号 AM60 推荐 INA 锁紧螺母的代号 MA 250 Nm 扭紧力矩 只适用于INA精密锁紧螺母 42190 N 轴向预载 DR 90X110X12 根据 DIN 3760 标准的旋转轴密封 单独订货。 锁紧螺母，轴密封和紧定螺钉不在供货范围。

滚针 / 推力圆柱滚子轴承

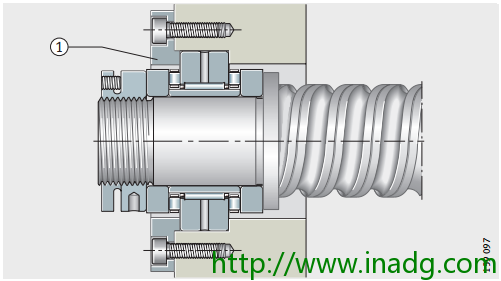

非螺栓安装的轴承 ZARN (L)系列安装在轴承座孔中，外圈采用轴承盖固定，图2。采用精密锁紧螺母AM或ZM (A)预紧轴承，轴承紧靠轴肩。

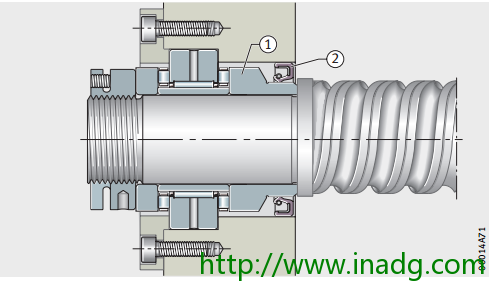

带加长轴圈 ZARF..-L具有加长的阶梯式轴圈，图3。这些系列多用于轴圈无法完全支撑轴向载荷或者由于外部空间限制导致轴圈无法在轴承单元外侧密封的情况。

重载系列 ZARN (L)也有重载系列产品。对于相同的轴径，重载系列的截面较大，因此基本额定载荷较高。工作温度 轴承的许可工作温度为–30 °C到+120 °C。后缀 现有设计的后缀：请见下表。
