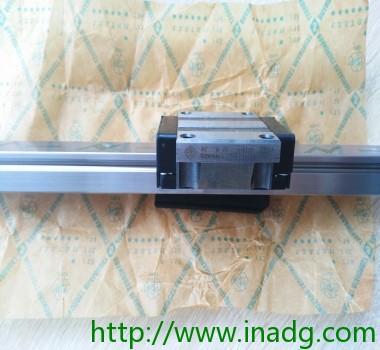

产品型号:TKD15-G3

产品类型:两排直线循环球轴承及导轨组件

应用行业:精密测试仪、电子、喷涂设备、印刷机械、包装机械、食品机械、数控机床、自动化机械等领域

产品参数：

导轨 TKD15
两排直线循环球轴承及导轨组件

		组件
		h 15 mm b 15 mm 公差: -0,004 / -0,05 lmax 1980 mm 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 1) 定位面 2) 标记 aL max 53 mm a L 和 a R 取决于导轨的长度 l max aL min 20 mm a L 和 a R 取决于导轨的长度 l max aR max 53 mm a L 和 a R 取决于导轨的长度 l max aR min 20 mm a L 和 a R 取决于导轨的长度 l max h1 7,7 mm jL 60 mm K1 M4 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M12 = 140 M14 = 220 M16 = 340 如果有调节螺钉，应有螺钉防松措施。 mS 1,5 kg/m 导轨的质量

产品特性：

两列直线循环滚珠轴承及导轨组件：

INA导轨TKD15-G3：导轨使用淬硬钢磨削加工而成，滚道是经过超精磨削的。
从上面定位：导轨TKD从上面定位。导轨上的沉孔用来固定螺丝。
拼接：导轨如果需要的导轨长度lmax比尺寸表内的最大值大，导轨分段供应。
润滑：直线循环滚珠轴承及导轨组件可以使用润滑油和润滑脂进行润滑。如果使用润滑脂润滑，由于润滑油腔大多数应用下可以免维护。通过滑块端面的润滑油嘴进行润滑。
工作温度：直线循环滚珠轴承及导轨组件KUE适用的温度范围从–10 °C 到+100 °C。
