产品型号: TKD20-G3

产品类型:两排直线循环球轴承及导轨组件
应用行业:精密测试仪、电子、喷涂设备、印刷机械、包装机械、食品机械、数控机床、自动化机械等领域
产品参数：

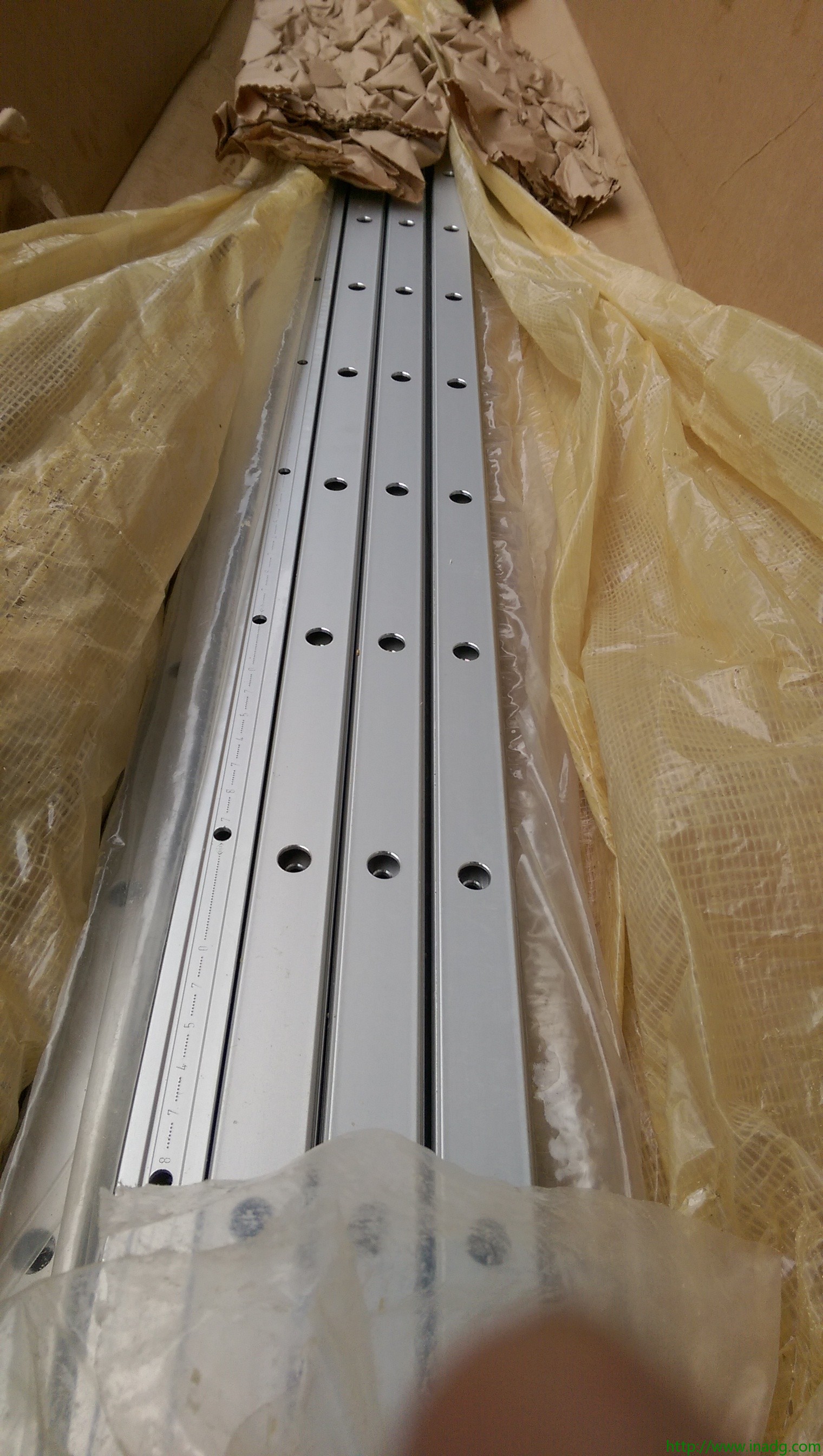

导轨 TKD20
两排直线循环球轴承及导轨组件

		组件
		h 16,5 mm b 20 mm 公差: -0,004 / -0,05 lmax 1980 mm 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 1) 定位面 2) 标记 aL max 53 mm a L 和 a R 取决于导轨的长度 l max aL min 20 mm a L 和 a R 取决于导轨的长度 l max aR max 53 mm a L 和 a R 取决于导轨的长度 l max aR min 20 mm a L 和 a R 取决于导轨的长度 l max h1 8,8 mm jL 60 mm K1 M5 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M12 = 140 M14 = 220 M16 = 340 如果有调节螺钉，应有螺钉防松措施。 mS 2,2 kg/m 导轨的质量

产品特性：

对周边结构的要求 导轨的运转精度主要取决于安装配合面的直线度、精度和刚度。
系统的直线度只有在导轨完全压紧到基准面上才能得到保证。
如果对运行精度的要求特别高 / 或者承载的基础很软 / 或者使用的是移动式导轨，请联系我们。
安装面的形位精度 导引系统的精度及运转平稳度要求越高，则越要注意安装表面的形位精度。
表面必须经过磨削或精密铣削 – 使其达到平均粗糙度Ra1.6。
任何公差没有达到要求都会影响整体精度，改变预载并且降低导引系统的寿命。
高度偏差 H 对于H，允许值通过下面的公式计算。如果存在大的误差

H m
理论上允许的最大高度偏差b mm导引部件的中心间距。
