产品型号:TKD25
产品类型:两排直线循环球轴承及导轨组件
应用行业:精密测试仪、电子、喷涂设备、印刷机械、包装机械、食品机械、数控机床、自动化机械等领域
产品参数：

导轨 TKD25
两排直线循环球轴承及导轨组件

		组件
		h 18 mm b 23 mm 公差: -0,004 / -0,05 lmax 1980 mm 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 1) 定位面 2) 标记 aL max 53 mm a L 和 a R 取决于导轨的长度 l max aL min 20 mm a L 和 a R 取决于导轨的长度 l max aR max 53 mm a L 和 a R 取决于导轨的长度 l max aR min 20 mm a L 和 a R 取决于导轨的长度 l max h1 9,2 mm jL 60 mm K1 M6 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M12 = 140 M14 = 220 M16 = 340 如果有调节螺钉，应有螺钉防松措施。 mS 2,8 kg/m 导轨的质量

产品特性：

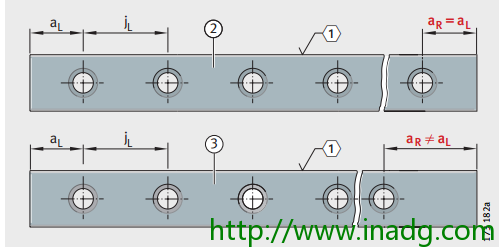

导轨螺栓孔的形式 除了特殊设计，导轨具有对称的螺栓孔。如果客户需要，非对称的螺栓孔也是可行的。这里，aLaL min和aRaR min

定位面对称螺栓孔形式非对称螺栓孔形式

导轨螺栓孔形式单列螺栓孔

孔间距的最大数量 孔间距数等于下面计算结果的整数数值：

aL, a
R mm
导轨首端和末端与最近的孔之间的距离
aLmin, a
Rmin mm
aL、aR最小值，参考尺寸表
l mm
导轨长度
n –
孔间距的最大数量
jL mm
螺栓孔间距
x –
螺栓孔的数量：
如果不遵守aL和aR的最小值，沉孔可能会被切割。
