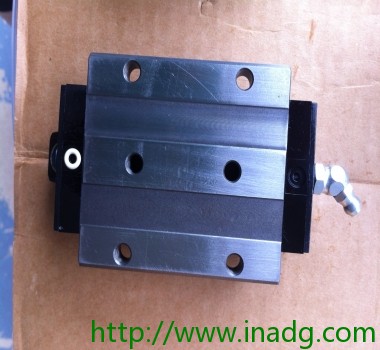

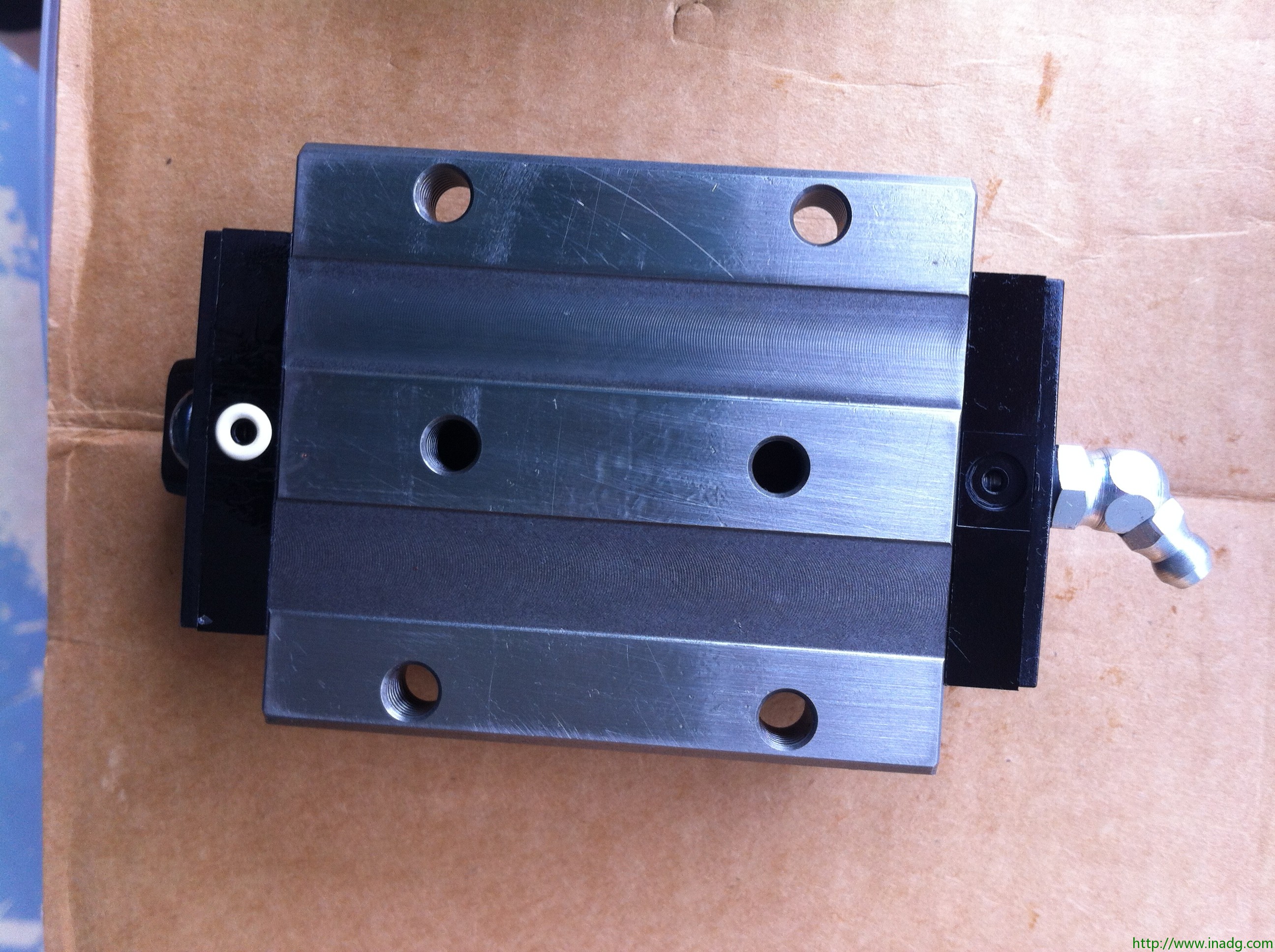

产品型号:TKD30,TKD30-G4

产品类型:两排直线循环球轴承及导轨组件
应用行业:精密测试仪、电子、喷涂设备、印刷机械、包装机械、食品机械、数控机床、自动化机械等领域
产品参数：

导轨 TKD30
两排直线循环球轴承及导轨组件

		组件
		h 21,5 mm b 28 mm 公差: -0,004 / -0,05 lmax 2000 mm 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 1) 定位面 2) 标记 aL max 71 mm a L 和 a R 取决于导轨的长度 l max aL min 20 mm a L 和 a R 取决于导轨的长度 l max aR max 71 mm a L 和 a R 取决于导轨的长度 l max aR min 20 mm a L 和 a R 取决于导轨的长度 l max h1 10,5 mm jL 80 mm K1 M8 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M12 = 140 M14 = 220 M16 = 340 如果有调节螺钉，应有螺钉防松措施。 mS 4,2 kg/m 导轨的质量

产品特性：
工作温度 直线循环滚珠轴承及导轨组件KUE适用的温度范围从–10 °C到+100 °C。
标准附件
塑料假导轨 当滑块从导轨上取下时，假导轨用来保护滚动体。

滑块直接从导轨推到假导轨上，只到再次安装时，再从假导轨直接推到导轨上。
塑料填塞片 塑料填塞片塞住导轨上的沉孔，填平导轨的上表面。
可选件。

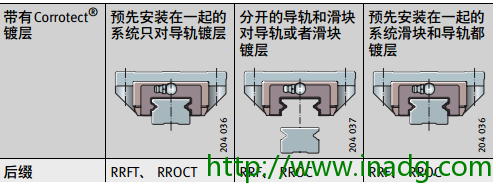

防腐蚀设计 直线循环滚珠轴承及导轨组件KUE也具有防腐蚀设计，通过使用特殊镀层Corrotect®、 Protect A和Protect B。

对于使用Corrotect®镀层的应用，请和我们联系。
后缀 现有设计的后缀：参见表。现有设计
