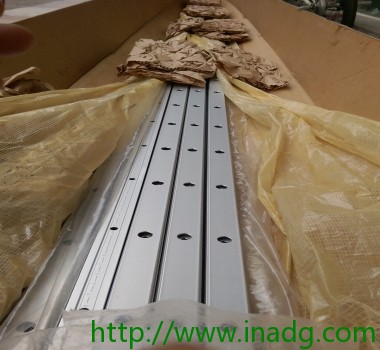

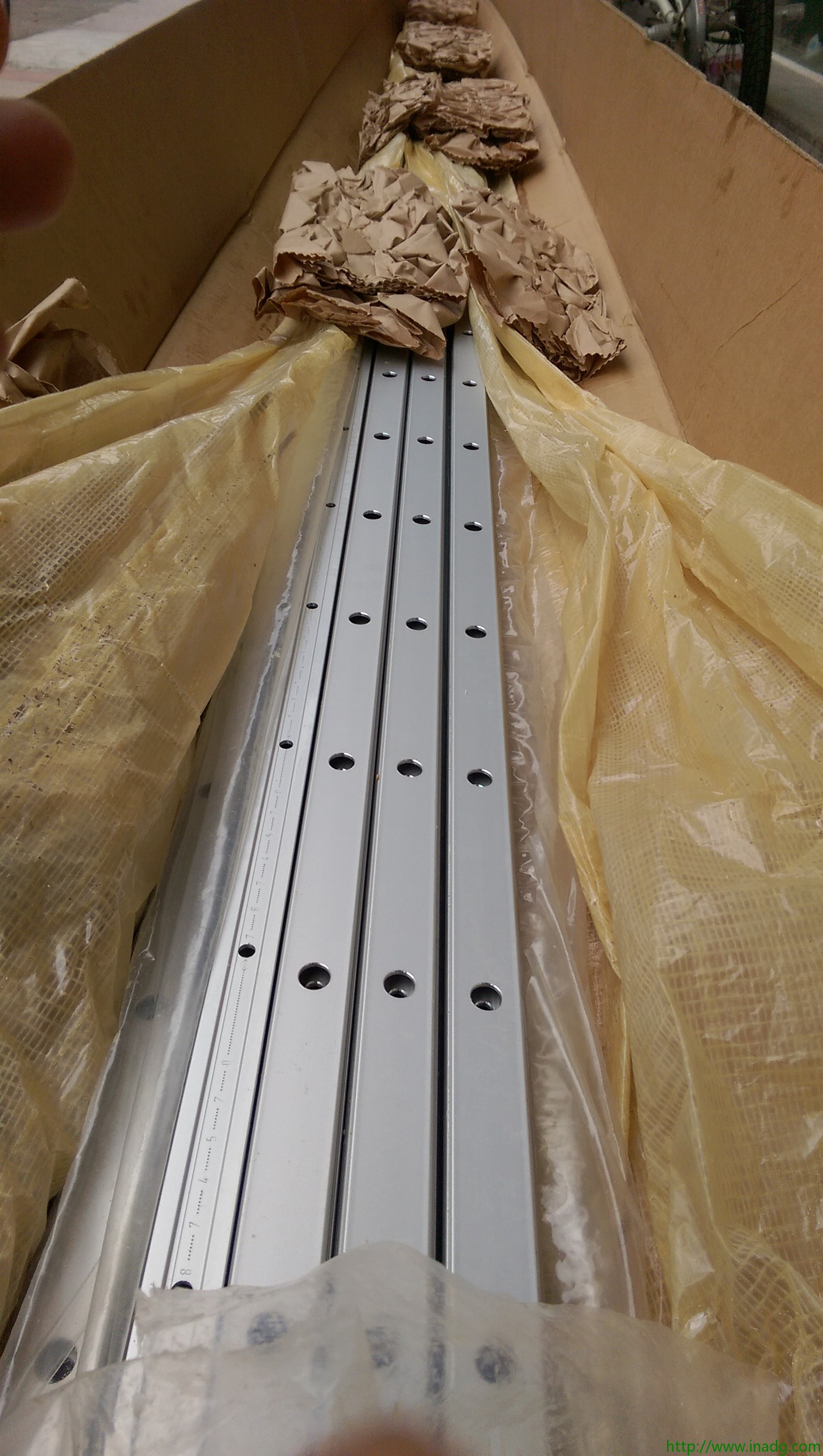

产品型号: TKD25，TKD25-G3，TKD25-G4

产品类型:两排直线循环球轴承及导轨组件
应用行业:精密测试仪、电子、喷涂设备、印刷机械、包装机械、食品机械、数控机床、自动化机械等领域
产品参数：

		组件
		h 18 mm b 23 mm 公差: -0,004 / -0,05 lmax 1980 mm 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 1) 定位面 2) 标记 aL max 53 mm a L 和 a R 取决于导轨的长度 l max aL min 20 mm a L 和 a R 取决于导轨的长度 l max aR max 53 mm a L 和 a R 取决于导轨的长度 l max aR min 20 mm a L 和 a R 取决于导轨的长度 l max h1 9,2 mm jL 60 mm K1 M6 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M12 = 140 M14 = 220 M16 = 340 如果有调节螺钉，应有螺钉防松措施。 mS 2,8 kg/m 导轨的质量

产品特性：

舍弗勒集团的直线导轨系统是基于滚珠或滚柱集成化的直线导轨系统，具有高刚度和高承载能力等优点。这些导轨系统可承受除了运动方向以外各个方向的载荷和绕各个轴的力矩。
有多种精度和预载等级，因此也适用于导向及定位要求高的应用场合。
直线导轨系统基于模块化理念，即导轨可以和相同尺寸的所有类型的滑块组合使用。这一特点极大地降低了库存成本、安装更加简便而且备件的获得更加便捷。
为减少维护次数和降低维护成本，导轨系统带有润滑剂储存腔。
滑块的全面密封，即使在恶劣的运行工况中也能保护滚动体系统免受污染。
产品目录 完整的标准系列直线导轨系统的详细信息可参见样本PF 1直线导轨系统及光盘版和网络版的medias?professional。
直线循环滚柱轴承及导轨组件
直线循环滚柱轴承及导轨组件RUE因其包含圆柱滚子，在舍弗勒集团直线导轨系统中承载能力和刚性最高。它们包括至少一个满装滚柱的滑块、一根导轨、滑块两端内置弹性密封、滑块上部和底部的密封条，以及用于封填导轨上安装孔的填塞片。
直线循环滚柱轴承及导轨组件的滑块和导轨根据各自公差严格配对预载。如需使用滑块和导轨的其它组合，请和我们联系。
直线循环滚柱轴承及导轨组件适用加速度可达100 m/s2，速度可达180 m/min工作温度从–10 °C到+100 °C。可用于行程没有限制、高载荷或极高载荷、刚性要求高或极高的工况。
这些单元还有低噪音和X-life等级的类型。
