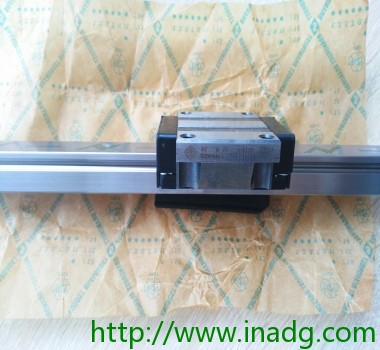

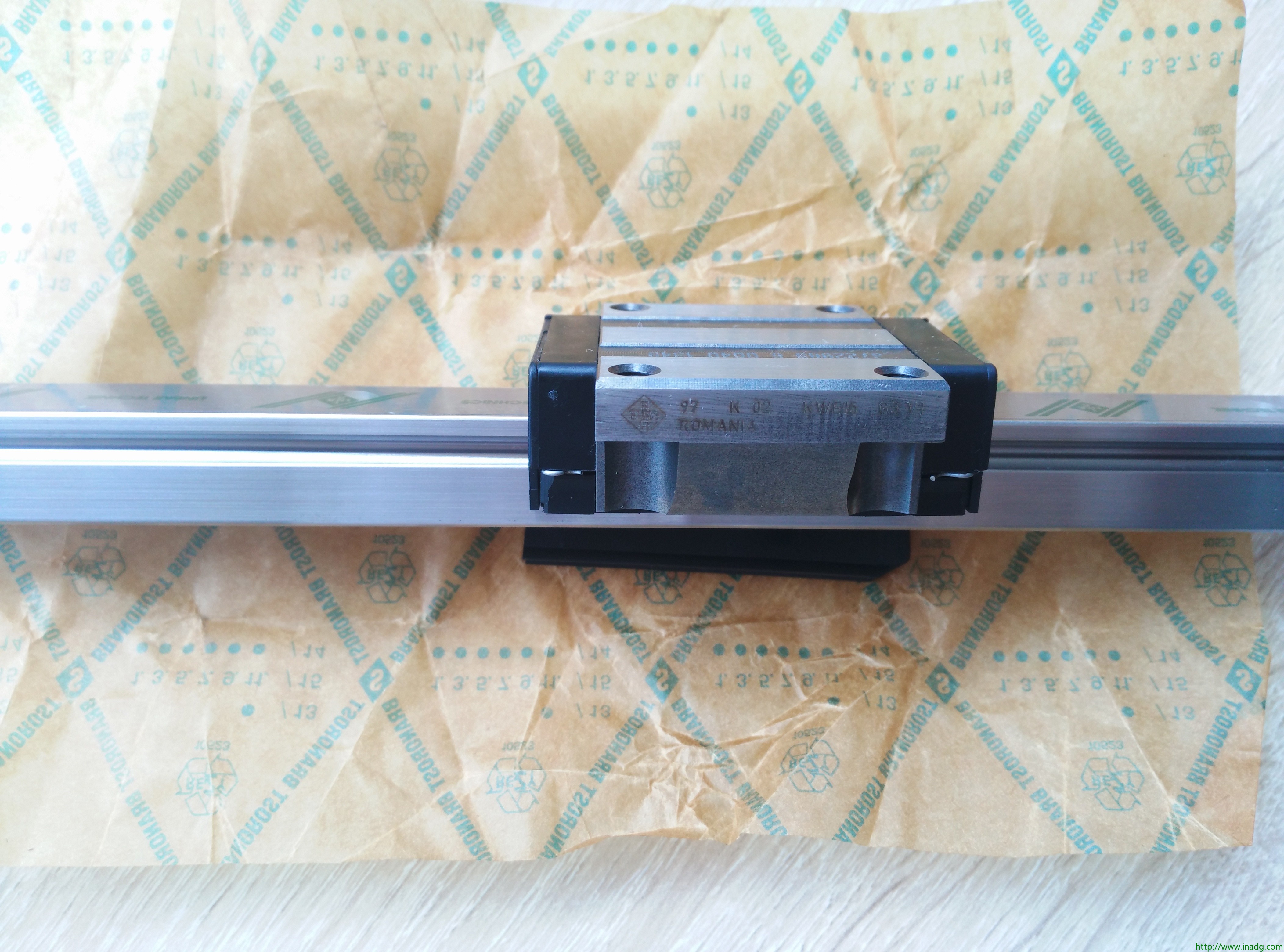

产品型号: TKD30，TKD30-G3

产品类型:两排直线循环球轴承及导轨组件
应用行业:精密测试仪、电子、喷涂设备、印刷机械、包装机械、食品机械、数控机床、自动化机械等领域
产品参数：

导轨 TKD30
两排直线循环球轴承及导轨组件

		组件
		h 21,5 mm b 28 mm 公差: -0,004 / -0,05 lmax 2000 mm 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 1) 定位面 2) 标记 aL max 71 mm a L 和 a R 取决于导轨的长度 l max aL min 20 mm a L 和 a R 取决于导轨的长度 l max aR max 71 mm a L 和 a R 取决于导轨的长度 l max aR min 20 mm a L 和 a R 取决于导轨的长度 l max h1 10,5 mm jL 80 mm K1 M8 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M12 = 140 M14 = 220 M16 = 340 如果有调节螺钉，应有螺钉防松措施。 mS 4,2 kg/m 导轨的质量

产品特性：

六列直线循环滚珠轴承及导轨组件
六列直线循环滚珠轴承及导轨组件KUSE是包含滚珠滚动体的高承载能力和高刚性的导轨系统。它们包括至少一个满装滚珠的滑块、一根导轨、滑块两端密封、滑块下部的密封条以及塑料填塞片。
六列直线循环滚珠轴承及导轨组件KUSE的最高加速度可达150 m/s2，速度可达300m/min适合工作温度范围为–10 °C到+100 °C。可用于行程没有限制、高载荷或极高载荷，刚性要求高或极高的工况。
四列直线循环滚珠轴承及导轨组件
四列直线循环滚珠轴承及导轨组件KUVE是舍弗勒集团直线导轨系统中用途最广发展最全的导轨系统。它们包括至少一个满装滚珠的滑块、一根导轨、滑块两端密封、滑块上部 （可选）与下部的密封条以及塑料填塞片。
四列直线循环滚珠轴承及导轨组件KUVE最高加速度可达150 m/s2, 速度可达300m/min适合工作温度范围为–10 °C到 +100 °C。可用于行程没有限制、高载荷和刚性要求高的工况。
这些单元还有低噪音特性和X-life等级的质量。
两列直线循环滚珠轴承及导轨组件
两列直线循环滚珠轴承及导轨组件KUE适用于中等载荷工况，是经济合适的选择。

该单元包括至少一个满装滚珠的滑块、一根导轨、滑块两端密封、滑块下部的密封条以及塑料填塞片。
两列直线循环滚珠轴承及导轨组件KUE最高加速度可达150 m/s2，速度可达180m/min适合工作温度范围为–10 °C到 +100 °C。可用于行程没有限制、中等载荷、中等刚性和低摩擦的应用场合。
