产品型号:RWU55-E
产品类型:用于直线循环滚子轴承及导轨组件中带满装循环滚子系统的高窄长系列滑块，油或脂润滑
应用行业:包装机械、自动化机械、数控机床、精密测试仪、电子、喷涂设备、印刷机械、食品机械等领域
产品参数：
滑块
|
|
| 用于直线循环滚子轴承及导轨组件中带满装循环滚子系统的标准滑块，油或脂润滑 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
产品特性：
直线循环滚柱轴承及导轨组件

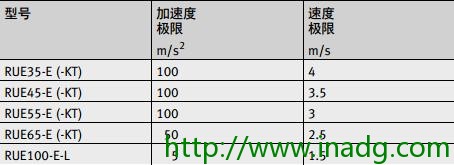

加速度和速度运动参数表。
运行极限
.jpg)
滑块
滑块的鞍板由淬硬钢磨削加工而成，滚道精磨。圆柱滚子在塑料端盖和金属通道所形成的通道内循环。
滚柱导引
由于使用了专利的注塑模技术，直线循环滚柱轴承及导轨组件系统中接缝连接处少，滚动体运转平顺，滚动体保持系统使得
滑块的安装非常简单。
导轨
导轨使用淬硬钢磨削加工而成，滚道是经过超精磨削的。
从上面固定或从下面固定 导轨TSX..-E(-ADB, -ADB+K) 从上面固定，导轨TSX..-E-U从下面固定。所有通孔有沉头用于螺栓固定或者盲螺纹孔。
封盖条槽
导轨TSX..-E-ADB上表面有一个开槽用来安装粘结式封盖条 (ADB)，导轨TSX..-ADB+K上表面带有一个燕尾型的开槽用来安装嵌入式封盖条 (ADB+K)。
拼接导轨
如果需要的导轨长度lmax比尺寸表内的最大值大，导轨分段供应。
德国原装进口轴承，我们更专业【FAG、INA原装进口轴承型号齐全，价格优惠，保证原装正品，假一赔十，东莞达纳轴承INA代理是您最佳的选择！】
东莞公司：
电 话：+86-0769-89023978 23039903
传 真：+86-0769-89023979
地 址：广东省东莞市莞城区和兴街53号
销 售 部: 张先生 13424707825
王小姐 13798852850
王先生 18682001275
电子邮箱：info@danabearing.com
邮 编：523000
满滚柱
满滚柱的直线循环滚柱轴承及导轨组件是INA直线系统中为高载荷而设计的。主要应用在需要承受极高的载荷，仍能确保高刚度和精确的场合。
带链式保持架
该系列与满滚柱设计相比，滚动体由链式保持架导引。该设计比满滚柱设计的噪音更低。但是由于保持架链的原因，在负载区的滚动体数目会有所减少。由于在链式保持架版本中使用的都是加长型滑块，所以基本额定载荷和刚性特性与满装滚柱的标准型滑块相似.
直线循环滚柱轴承及导轨组件拥有广泛的附件。这其中包括导轨用填塞片和封盖条以及相应的安装工具(液压安装工具和压入工具)。对于润滑和密封，有广泛的KIT件。夹紧滑块的应用可以提高周围结构刚性以及消除振荡负载下的微动。
锁紧滑块为纯机械式锁紧结构，应用于需要附加刹车和夹紧功能的场合。阻尼滑块可有效吸收消除振动。
RWU产品概览
满滚柱既可用油也可用脂润滑
RUE..-E、RUE..-E-L
RUE..-E-H、 RUE..-E-HL
只能用油或脂润滑
RUE25-D-FE (-L, -H, -HL)、RUE25-D-OE (-L, -H, -HL)
带链式保持架既可用油也可用脂润滑
RUE..-E-KT-L
RUE..-E-KT-HL
RWU特性
主要应用在需要承受极高的载荷，但仍能确保高刚性和高精度的场合。预载的直线导轨尤其适用于大行程的机床行业。
直线循环滚柱轴承及导轨组件有满滚柱设计和带链式保持架设计。直线导轨系统包括至少一个滚柱滑块、一根导轨及塑料填塞片。
直线循环滚柱轴承及导轨组件是X-Life质量的直线导引系统。意味着提升的技术特性，坚固耐用并且运行寿命长。
满滚柱RUE..-E系列为满滚柱。
由于具有最大可能数量的滚柱，满装圆柱滚子直线导轨的承载能力和刚性极高。带链式保持架RUE..-E-KT系列与满滚柱设计相比，滚动体由链式保持架导引。该设计比满滚柱设计的噪音更低。
但是由于保持架链的原因，在负载区的滚动体数目会有所减少。由于链式保持架版本所用滑块均为加长型，所以基本额定载荷和刚性特性与满装滚子的标准型滑块相似。承载能力滚动体布置为X型布置。
能够承受各个方向的力‒除了运动方向‒和绕各个轴的力矩滑块滑块的鞍板由淬硬钢磨削加工而成，滚道精磨。圆柱滚子在塑料端盖和金属通道所形成的通道内循环。
滚柱导引由于使用了专利的注塑模技术，直线循环滚柱轴承及导轨组件系统中接缝连接处少，滚动体运转平顺，滚动体保持系统使得滑块的安装非常简单。
导轨导轨使用淬硬钢磨削加工而成，滚道是经过超精磨削的。从上面固定或从下面固定导轨TSX..-E(-ADB,-ADB+K)从上面固定，导轨TSX..-E-U从下面固定。所有通孔有沉头用于螺栓固定或者盲螺纹孔。
封盖条槽导轨TSX..-E-ADB上表面有一个开槽用来安装粘结式封盖条(ADB)，导轨TSX..-ADB+K上表面带有一个燕尾型的开槽用来安装嵌入式封盖条(ADB+K)。拼接导轨如果需要的导轨长度lmax比尺寸表内的最大值大，导轨分段供应,如有相关需求请直接与我们联系!
组件
