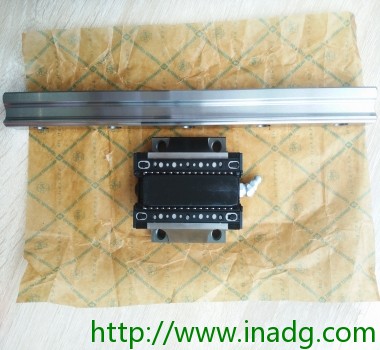

产品型号:TKSD30,TKSD30-G1,TKSD30-G2,TKSD30-G3,TKSD30-G4

产品类型:六排直线循环球轴承及导轨组件
应用行业:自动化机械、数控机床、精密测试仪、电子、喷涂设备、印刷机械、包装机械、食品机械等领域
产品参数：

导轨 TKSD30
六排直线循环球轴承及导轨组件

		组件
		h 25 mm b 28 mm 公差: -0,005 / -0,03 lmax 2000 mm 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 1) 定位面 2) 标记 aL max 71 mm a L 和 a R 取决于导轨的长度 l max aL min 20 mm a L 和 a R 取决于导轨的长度 l max aR max 71 mm a L 和 a R 取决于导轨的长度 l max aR min 20 mm a L 和 a R 取决于导轨的长度 l max h1 13 mm jL 80 mm K1 M8 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M12 = 140 M14 = 220 M16 = 340 如果有调节螺钉，应有螺钉防松措施。 mS 4,4 kg/m 导轨的质量

产品特性：

订货举例、订货号
滑块和导轨分开订货 ,
导轨固定孔对称
滑块

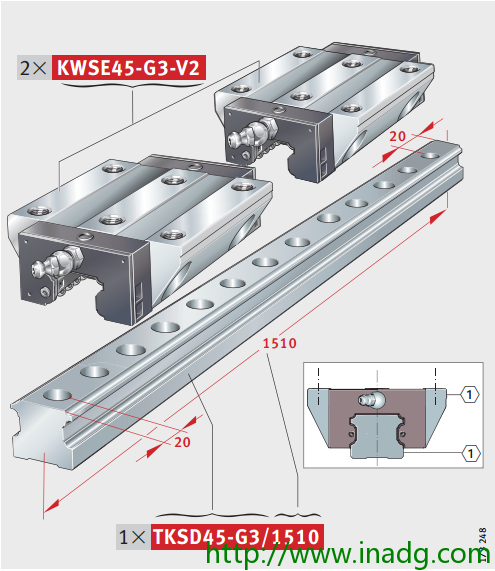

订货号 2KWSE45-G3-V2，图14
导轨
订货号 1TKSD45-G3/1510，图14
两个滑块
六列直线循环滚珠轴承及导轨组件 KWSE
尺寸 45
精度等级 G3
滑块预载 V2
适合于滑块的导轨 TKSD
尺寸 45
精度等级 G3
导轨长度 1510 mm
aL 20 mm
aR 20 mm
