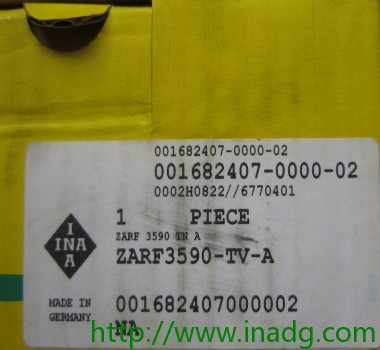

产品型号：ZARF3590-TV-A,ZARF3590-L-TV-A

产品类型:德国原装进口滚针/推力圆柱滚子轴承
应用行业:数控设备和精密机械工业、工程机械、钢铁、航空航天、冶金电力、纺织印刷等领域
产品特性：

滚针 / 推力圆柱滚子轴承
这些是带向心轴承组件的双向推力精密圆柱滚子轴承。内圈、外圈和圆柱滚子与保持架组件相互匹配，因此采用精密锁紧螺母可以给轴承施加给定的轴向预载。
这种轴承有外圈带安装孔和外圈不带安装孔两种类型。带孔的轴承通过螺栓直接安装在相邻结构上。接触表面较大和孔间距小，因此其与相邻结构的连接刚度很高、固定效果良好。原来需要的固定轴承的轴承端盖和配合件也可以省掉。
如果轴圈的轴向相邻空间不足或需要密封，则可选择加长的阶梯式轴圈的轴承。
滚针 / 推力圆柱滚子轴承包括一个有径向和轴向滚道的外圈、两个轴圈、一个内圈、一个径向滚针保持架组件和两个推力圆柱滚子保持架组件。有螺栓安装和非螺栓安装的两种轴承。
径向和轴向承载能力 除了径向力，轴承还可以承受两个方向的轴向力和倾覆力矩。预载和内部游隙 外圈、内圈和轴向保持架相互匹配，因此采用INA精密锁紧螺母预紧后，轴承可以实现轴向无游隙。
轴承的内部径向游隙符合标准DIN 620中的C2组。
螺栓安装的轴承 滚针 / 推力圆柱滚子轴承ZARF (L)的外圈上有孔。这样就可通过螺栓直接安装在相邻结构或径向定位孔中。
由于轴承外圈是螺栓安装，因此可以省去额外所需要的轴承端盖和选配工作。采用精密锁紧螺母AM或ZM (A)对轴承预紧，轴承紧靠轴肩。

产品参数：

滚针/推力圆柱滚子轴承 ZARF3590-TV
双列，用于丝杠安装

		组件
		d 35 mm D 90 mm H 54 mm 6) 密封组件 DRS 的安装尺寸。 密封架：见下面 "组件"。 B 11 mm C 18 mm C1 10 mm D1 60 mm Da max 61 mm 安装尺寸 如果使用回转轴封，必须考虑密封圈的外径。 d1 3,2 mm da min 50 mm 安装尺寸 如果使用回转轴封，必须考虑密封圈的外径。 H1 35 mm J 73 mm r1 min 0,6 mm rmin 0,3 mm m 1,12 kg 质量 Ca 56000 N 基本额定动载荷，轴向 C0a 148000 N 基本额定静载荷，轴向 Cr 26000 N 基本额定动载荷，径向 C0r 47000 N 基本额定静载荷，径向 nG Öl 4800 1/min 油润滑时的极限转速（仅适用于有合适的冷却系统时） nG Fett 1700 1/min 脂润滑时的极限转速 MRL 0,9 Nm 轴承摩擦力矩 caL 2600 N/µm 轴向刚度 ckL 740 Nm/mrad 倾斜刚度 Mm 2,8 kg x cm^2 旋转内圈的质量惯性矩 1 µm 轴向跳动 丝杠支撑轴承配置的轴向跳动基于内圈旋转。 12 数量 固定螺钉的，根据 DIN 912-10.9 标准 螺丝不在供货范围。 M6 固定螺钉的尺寸，根据 DIN 912-10.9 标准 固定螺丝的拧紧力矩必须遵从制造厂商的数据。 螺丝不在供货范围。 ZMA35/58 推荐 INA 锁紧螺母的代号 AM35/58 推荐 INA 锁紧螺母的代号 MA 42 Nm 扭紧力矩 只适用于INA精密锁紧螺母 12486 N 轴向预载 锁紧螺母和紧定螺钉不在供货范围。
