产品型号:TKD30,TKD30-G3,TKD30-G4

产品类型:两排直线循环球轴承及导轨组件
应用行业:精密测试仪、电子、喷涂设备、印刷机械、包装机械、食品机械、数控机床、自动化机械等领域
产品参数：

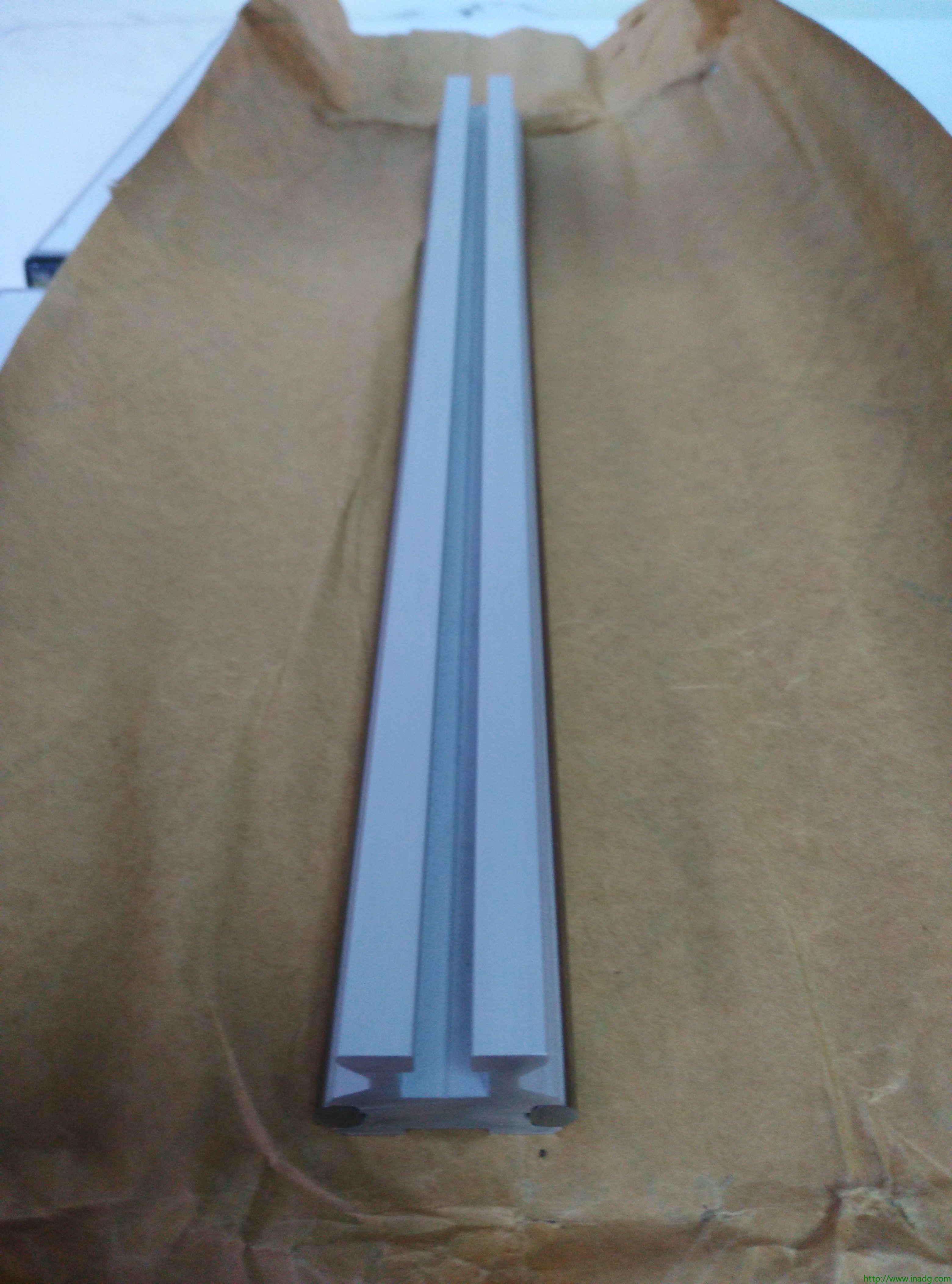

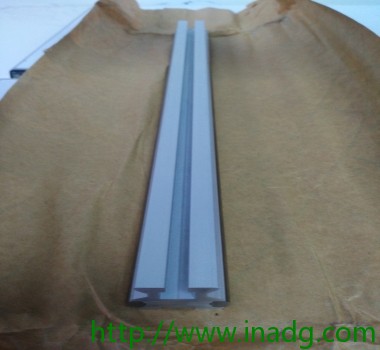

导轨 TKD30
两排直线循环球轴承及导轨组件

		组件
		h 21,5 mm b 28 mm 公差: -0,004 / -0,05 lmax 2000 mm 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 1) 定位面 2) 标记 aL max 71 mm a L 和 a R 取决于导轨的长度 l max aL min 20 mm a L 和 a R 取决于导轨的长度 l max aR max 71 mm a L 和 a R 取决于导轨的长度 l max aR min 20 mm a L 和 a R 取决于导轨的长度 l max h1 10,5 mm jL 80 mm K1 M8 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M12 = 140 M14 = 220 M16 = 340 如果有调节螺钉，应有螺钉防松措施。 mS 4,2 kg/m 导轨的质量

产品特性：

润滑

丝杠支撑轴承可以采用脂润滑或油润滑。然而，对于机床，轴承的平均温度不能超过+50 °C。如果是这种情况，可以选择无散热的润滑方法，如脂润滑或脉冲供油。
对于更高的轴承温度或者无密封轴承，应采用循环油润滑方式。
脂润滑

具有再润滑装置的ZKLN、ZKLF、ZKLFA和DKLFA系列轴承采用符合GA28的锂皂基润滑脂润滑，适宜在脂润滑下运行。
多数情况下，初填润滑脂可以满足轴承终生使用。
在某些应用工况下，再润滑是有必要的。在这种情况下，适宜选择Arcanol MULTITOP。初始润滑脂与矿物油基润滑剂兼容。
如果需要计算润滑脂寿命或再润滑周期，请和我们联系。
再润滑周期

再润滑周期不能提前精确确定。它们在很大程度上受运行工况和环境因素如温度、污染、粉尘、水等的影响。
如有下列情况，轴承往往必须再润滑：
■长期存放之前和之后
■在湿度大的环境中
■在技术建议说明书上给出了润滑周期。
如有下列情况，请和我们联系：
■轴承是静止的
■存在振动
■存在非常小的摆动运动。
再润滑的润滑剂量

如果ZKLN、ZKLF、ZKLFA和DKLFA系列轴承由于应用工况必须再润滑，请和我们联系以确定再润滑的润滑剂量。
油润滑 其它润滑方法如脉冲供油润滑或循环油润滑也是可行的。对于油润滑，采用符合DIN 51517的CLP润滑油和符合DIN 51524中
ISO-VG 32到ISO-VG 100的HLP润滑油可获得良好的润滑效果。
如果ZKLN和ZKLF系列轴承拟采用脉冲供油润滑方式，则间隙密封具有优势。它们不仅防止污染物进入轴承还能使油流出轴承。
这能防止过度润滑。
