产品型号:TKD25,TKD25-G3,TKD25-G4

产品类型:两排直线循环球轴承及导轨组件
应用行业:精密测试仪、电子、喷涂设备、印刷机械、包装机械、食品机械、数控机床、自动化机械等领域
产品参数：

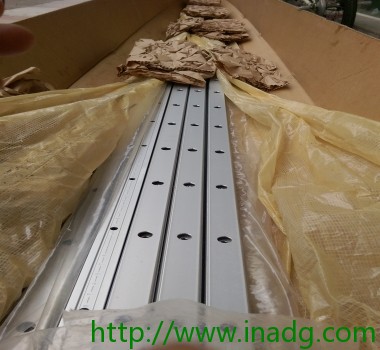

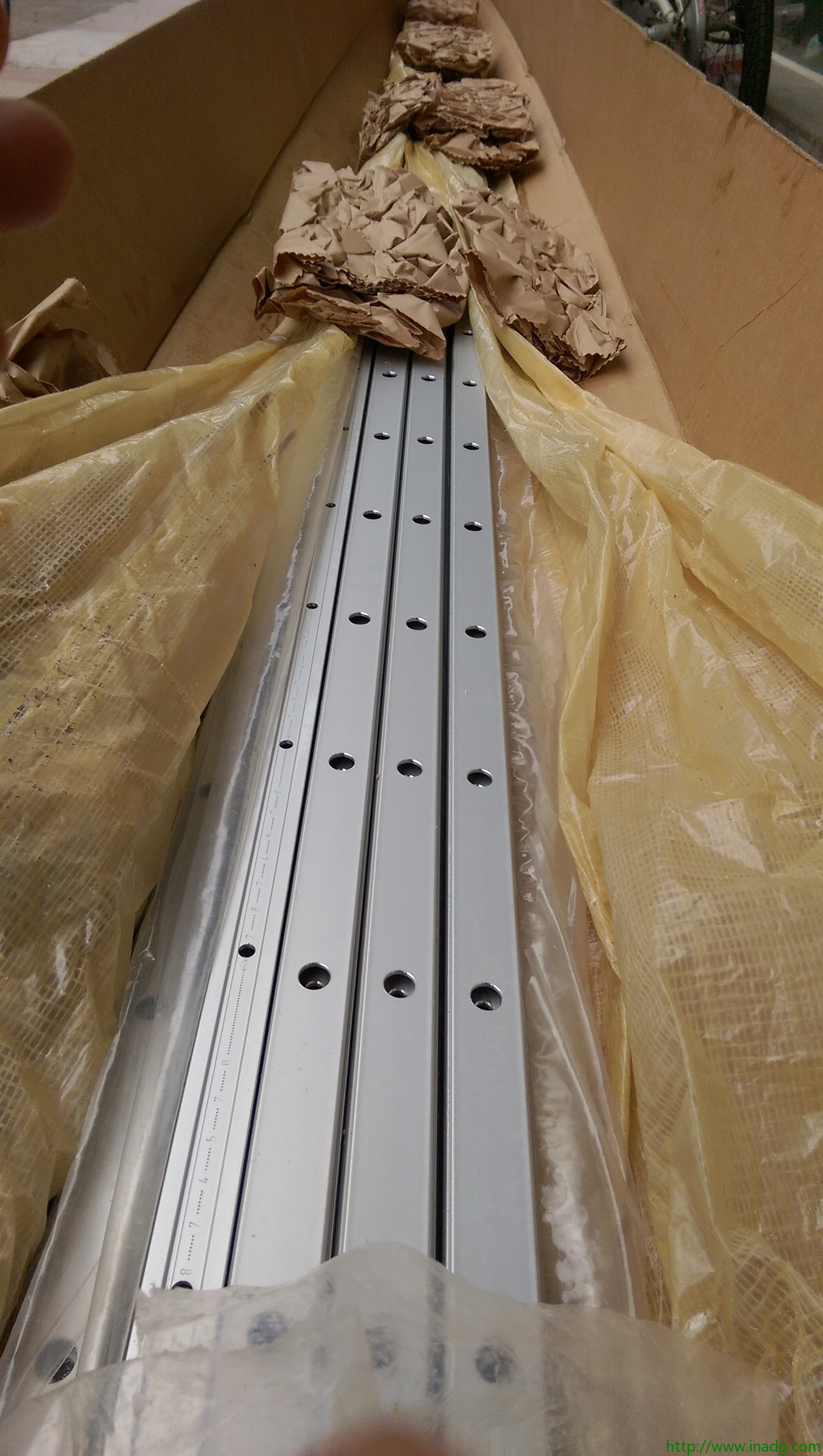

导轨 TKD25
两排直线循环球轴承及导轨组件

		组件
		h 18 mm b 23 mm 公差: -0,004 / -0,05 lmax 1980 mm 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 1) 定位面 2) 标记 aL max 53 mm a L 和 a R 取决于导轨的长度 l max aL min 20 mm a L 和 a R 取决于导轨的长度 l max aR max 53 mm a L 和 a R 取决于导轨的长度 l max aR min 20 mm a L 和 a R 取决于导轨的长度 l max h1 9,2 mm jL 60 mm K1 M6 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M12 = 140 M14 = 220 M16 = 340 如果有调节螺钉，应有螺钉防松措施。 mS 2,8 kg/m 导轨的质量

产品特性：

推力角接触球轴承
安装指南
应按照轴承安装与维护手册 （Fitting and Maintenance ManualTPI100）安装和拆卸轴承。可索取该手册。
安装过程中，安装力只能作用在要安装的轴承套圈上。
禁止安装力作用在滚动体或密封圈上。
只有与INA精密锁紧螺母一起使用，并采用尺寸表中给出的拧紧力矩，轴承的优点才能体现出来。
推力角接触球轴承不可分离，并且轴承部件之间相互匹配。
安装拆卸时，内圈不能从轴承中脱出。如果轴承单个部件从轴承中脱离，在重新组装前请和我们联系。
ZKLN、7602、7603和BSB轴承外圈采用环形螺母定位安装过程中，推力角接触球轴承ZKLN、7602、7603和BSB必须无游隙的安装在轴承座中和轴上，必须轴向预紧。为了避免滚道产生变形，轴向预紧力必须均匀分布在套圈圆周上。
通过环形螺母 （不提供）按照尺寸表中给出的预紧力锁紧轴承外圈。环形螺母要防松 ( 例如，使用Loctite 638)。
最大跳动公差只有5m的环形螺母将预紧力均匀作用在轴承套圈上，因此与采用轴承端盖定位相比，要优先使用。

德国原装进口轴承，我们更专业【FAG、INA原装进口轴承型号齐全，价格优惠，保证原装正品，假一赔十，东莞达纳轴承INA代理是您最佳的选择！】
