产品型号:TKD25-G3

产品类型:两排直线循环球轴承及导轨组件
应用行业:精密测试仪、电子、喷涂设备、印刷机械、包装机械、食品机械、数控机床、自动化机械等领域
产品参数：

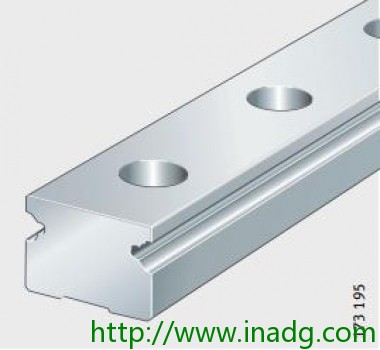

导轨 TKD25
两排直线循环球轴承及导轨组件

		组件
		h 18 mm b 23 mm 公差: -0,004 / -0,05 lmax 1980 mm 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 1) 定位面 2) 标记 aL max 53 mm a L 和 a R 取决于导轨的长度 l max aL min 20 mm a L 和 a R 取决于导轨的长度 l max aR max 53 mm a L 和 a R 取决于导轨的长度 l max aR min 20 mm a L 和 a R 取决于导轨的长度 l max h1 9,2 mm jL 60 mm K1 M6 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M12 = 140 M14 = 220 M16 = 340 如果有调节螺钉，应有螺钉防松措施。 mS 2,8 kg/m 导轨的质量

产品特性：

两列直线循环滚珠轴承及导轨组件
特性

直线循环滚珠轴承及导轨组件KUE是预载的。可用于行程没有限制、中度载荷、刚度和摩擦要求低的工况。
导引系统至少包括一个满滚珠滑块、一根导轨和塑料填塞片。
直线单元可以分别定购滑块KWE和导轨TKD或者作为系统KUE进行订货。在一个系统中，一个或多个滑块可安装在一根导轨上。

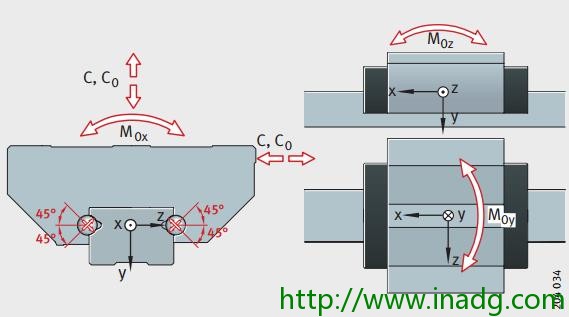

承载能力

这些直线循环滚珠轴承及导轨组件具有两列滚珠，接触角为45°。能够承受各个方向的力 – 除了运动方向 – 和各个轴的力矩。

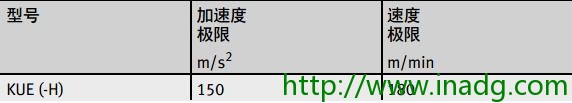

加速度和速度运动参数表
