产品型号:TKD30-G3
产品类型:两排直线循环球轴承及导轨组件
应用行业:精密测试仪、电子、喷涂设备、印刷机械、包装机械、食品机械、数控机床、自动化机械等领域
产品参数：

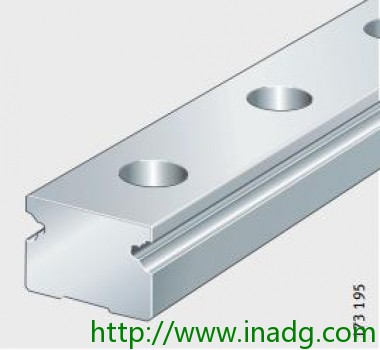

导轨 TKD30
两排直线循环球轴承及导轨组件

		组件
		h 21,5 mm b 28 mm 公差: -0,004 / -0,05 lmax 2000 mm 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 1) 定位面 2) 标记 aL max 71 mm a L 和 a R 取决于导轨的长度 l max aL min 20 mm a L 和 a R 取决于导轨的长度 l max aR max 71 mm a L 和 a R 取决于导轨的长度 l max aR min 20 mm a L 和 a R 取决于导轨的长度 l max h1 10,5 mm jL 80 mm K1 M8 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M12 = 140 M14 = 220 M16 = 340 如果有调节螺钉，应有螺钉防松措施。 mS 4,2 kg/m 导轨的质量

产品特性：

两列直线循环滚珠轴承及导轨组件

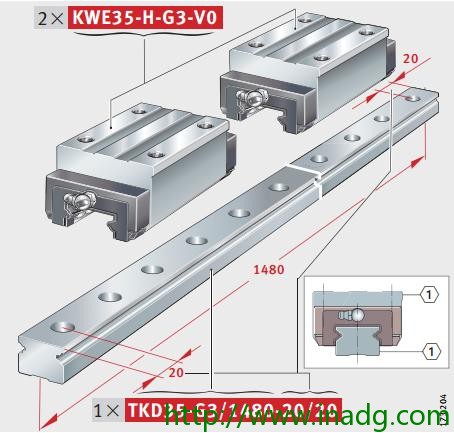

订货举例、订货号
滑块，具有对称
螺栓孔的导轨
滑块
订货号 2KWE35-H-G3-V0，图10
导轨
订货号 1TKD35-G3/1480-20/20，图10
两列直线循环滚珠轴承及
导轨组件的两个滑块 KWE
尺寸 35
滑块类型 H
精度等级 G3
预载 V0
一根导轨 TKD
尺寸 35
精度等级 G3
导轨长度 1480 mm
aL20 mm
aR20 mm
