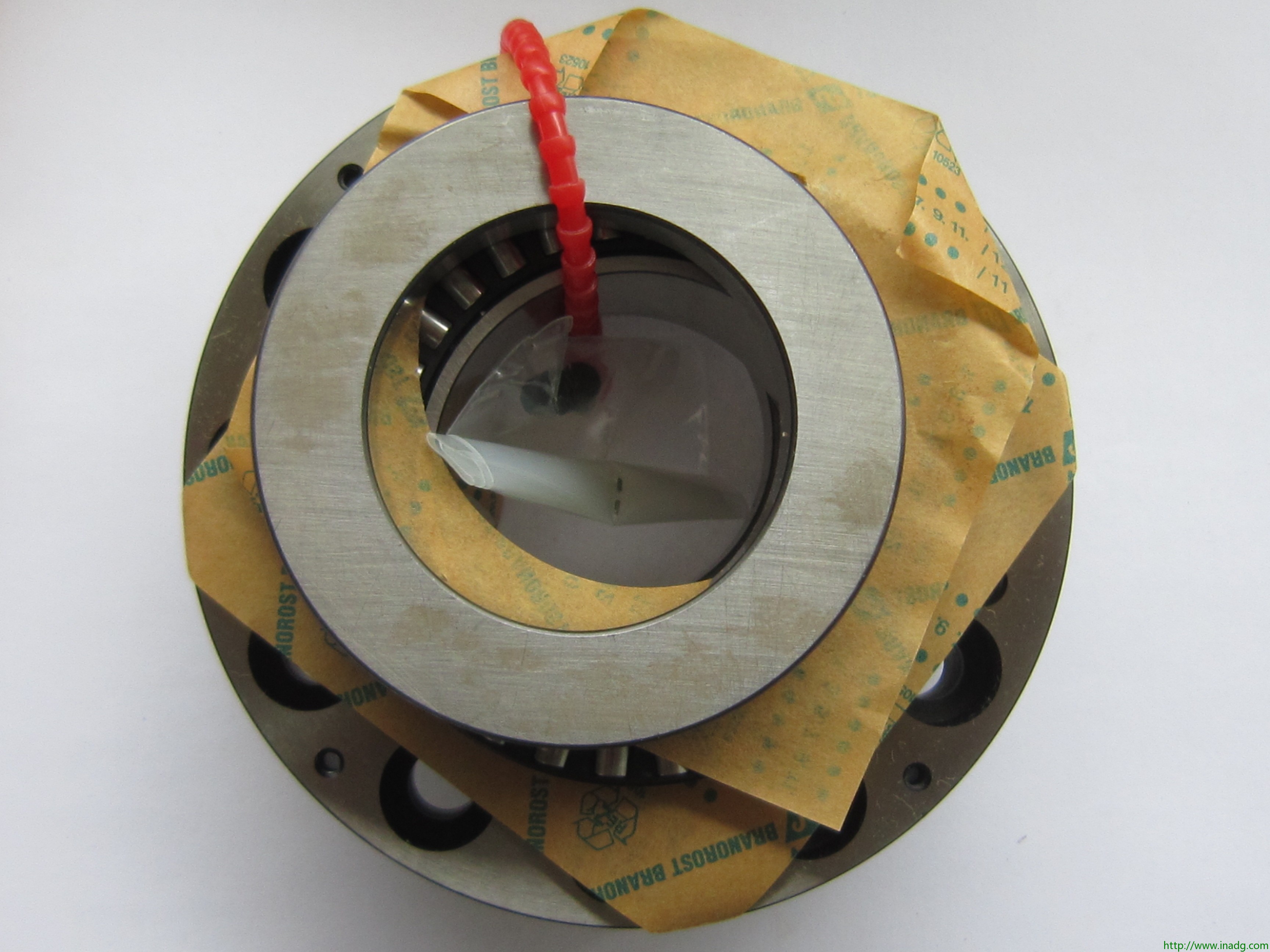

产品型号:ZARF65155-TV

产品类型:滚针/推力圆柱滚子轴承

应用行业:数控设备和精密机械工业、工程机械、钢铁、航空航天、冶金电力、纺织印刷等领域

产品参数：

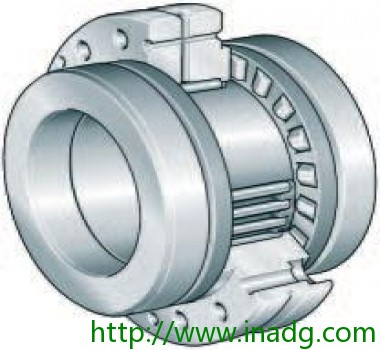

滚针/推力圆柱滚子轴承 ZARF65155-TV
双列，用于丝杠安装

		组件
		d 65 mm D 155 mm H 82 mm 6) 密封组件 DRS 的安装尺寸。 密封架：见下面 "组件"。 B 17,5 mm C 22,5 mm C1 12,5 mm D1 110 mm Da max 111 mm 安装尺寸 如果使用回转轴封，必须考虑密封圈的外径。 d1 6 mm da min 97 mm 安装尺寸 如果使用回转轴封，必须考虑密封圈的外径。 H1 51 mm J 128 mm r1 min 0,6 mm rmin 0,3 mm m 5,1 kg 质量 Ca 172000 N 基本额定动载荷，轴向 C0a 500000 N 基本额定静载荷，轴向 Cr 54000 N 基本额定动载荷，径向 C0r 104000 N 基本额定静载荷，径向 nG Öl 2600 1/min 油润滑时的极限转速（仅适用于有合适的冷却系统时） nG Fett 900 1/min 脂润滑时的极限转速 MRL 4 Nm 轴承摩擦力矩 caL 4800 N/µm 轴向刚度 ckL 4000 Nm/mrad 倾斜刚度 Mm 51 kg x cm^2 旋转内圈的质量惯性矩 1 µm 轴向跳动 丝杠支撑轴承配置的轴向跳动基于内圈旋转。 12 x M10 数量 x 固定螺钉的尺寸，根据 DIN 912-10.9 标准 固定螺丝的拧紧力矩必须遵从制造厂商的数据。 螺丝不在供货范围。 ZMA65/105, AM65 推荐 INA 锁紧螺母的代号 MA 270 Nm 扭紧力矩 只适用于INA精密锁紧螺母 41778 N 轴向预载 锁紧螺母和紧定螺钉不在供货范围。

产品特性：

ZARF65155-TV轴承属于滚针/推力圆柱滚子轴承。

测试的条件是少量油润滑，速度为n=5min–1。
若计算驱动力矩，必须考虑起动摩擦力矩和高速下达到2到3倍MRL的摩擦力矩。
摩擦力矩和轴承预载对于应用中摩擦力矩是决定性因素的情况(如温度升高、不同轴承间的摩擦力矩补偿等)，建议根据轴承摩擦力矩MRL对轴承进行预紧。

摩擦在大多数应用中，常采用锁紧螺母对轴承进行预紧，这样可以准确施加锁紧力矩。尺寸表中锁紧力矩MA是使用INA精密锁紧螺母时的推荐值。
尺寸表中给出的摩擦力矩MRL是指导值。
