产品型号:ZARF65155-L-TV

产品类型:滚针/推力圆柱滚子轴承

应用行业:数控设备和精密机械工业、工程机械、钢铁、航空航天、冶金电力、纺织印刷等领域

产品参数：

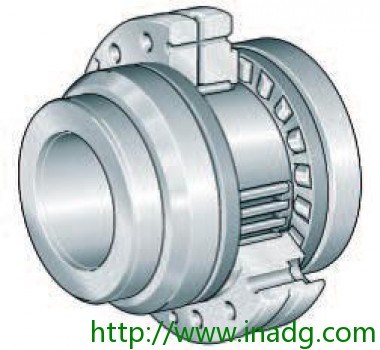

滚针/推力圆柱滚子轴承 ZARF65155-L-TV
双向，用螺钉安装，长轴定位圈

		组件
		d 65 mm D 155 mm H2 103 mm 6) 密封组件 DRS 的安装尺寸。 密封架：见下面 "组件"。 B 17,5 mm B1 38,5 mm B2 16 mm C 22,5 mm C1 12,5 mm D1 110 mm D2 90 mm D3 108 mm Da max 111 mm 安装尺寸 如果使用回转轴封，必须考虑密封圈的外径。 d1 6 mm da min 88 mm 安装尺寸 如果使用回转轴封，必须考虑密封圈的外径。 H3 72 mm J 128 mm r1 min 0,6 mm rmin 0,3 mm m 5,7 kg 质量 Ca 172000 N 基本额定动载荷，轴向 C0a 500000 N 基本额定静载荷，轴向 Cr 54000 N 基本额定动载荷，径向 C0r 104000 N 基本额定静载荷，径向 nG Öl 2600 1/min 油润滑时的极限转速（仅适用于有合适的冷却系统时） nG Fett 900 1/min 脂润滑时的极限转速 MRL 4 Nm 轴承摩擦力矩 caL 4800 N/µm 轴向刚度 ckL 4000 Nm/mrad 倾斜刚度 Mm 60,1 kg x cm^2 旋转内圈的质量惯性矩 1 µm 轴向跳动 丝杠支撑轴承配置的轴向跳动基于内圈旋转。 12 x M10 数量 x 固定螺钉的尺寸，根据 DIN 912-10.9 标准 固定螺丝的拧紧力矩必须遵从制造厂商的数据。 螺丝不在供货范围。 ZMA65/105, AM65 推荐 INA 锁紧螺母的代号 MA 270 Nm 扭紧力矩 只适用于INA精密锁紧螺母 41778 N 轴向预载 DR 90 x 110 x 12 根据 DIN 3760 标准的旋转轴密封 单独订货。 锁紧螺母，轴密封和紧定螺钉不在供货范围。

产品特性：

轴承ZARF(L)的轴向部件预紧是实现轴承功能的决定性因素。因此必须充分精确地对轴承进行预紧。
由于在安装过程中直接测量这些值的成本很高，因此可以采用下列方法间接测量轴承的轴向预载：
测量精密锁紧螺母的锁紧力矩MA。摩擦力矩可能偏离尺寸表中给出的数值或者测量轴承的摩擦力矩MRL。
INA和FAG提供的服务和产品：

利用最新方法的技术咨询服务、具体问题的个性化解决方案、各种附件、综合性服务。
INA轴承为以下领域的客户服务:
矿石运输系统
矿山
水泥厂
钻并平台

采矿
加工外理
硬质物料的的粉碎
建筑机械和大型建筑工地
在矿山及物料加工行业中所使用的各种不同设备，由于其运行环境极其恶劣，所以需要采用性能较好的轴承。

东莞市达纳轴承贸易有限公司真诚期待与您合作，更多ZARF65155-L-TV轴承详情，欢迎来电咨询！
