当前位置：网站首页 > 产品中心 > INA直线运动滑块导轨类 > KWVE系列
KWVE系列

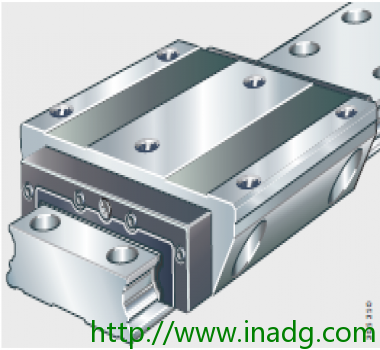

KWVE35-WL INA滑块

详细描述

产品型号: KWVE35-WL

产品类型:配合直线循环球轴承及导轨组件的宽长滑块

应用行业:精密测试仪、食品机械、喷涂设备、数控机床、自动化机械、电子、印刷机械、包装机械等领域

产品参数：

滑块 KWVE35-WL


配合直线循环球轴承及导轨组件的宽长滑块


INA轴承代理商退回 KUVE35-WL INA轴承代理商
滑块 KWVE35-WL 配合直线循环球轴承及导轨组件的宽长滑块
INA轴承代理商
压缩载荷拉伸载荷对所有轴的力矩全部密封脂润滑油润滑
INA轴承代理商
滑块 KWVE35-WL 配合直线循环球轴承及导轨组件的宽长滑块
INA轴承代理商
滑块 KWVE35-WL 配合直线循环球轴承及导轨组件的宽长滑块
INA轴承代理商
载荷方向
INA轴承代理商


H 50  mm

B 162  mm

L 140,2  mm


1)
  定位面
2)
  标记
3)
  根据 DIN 71 412-B M6 标准，带锥头的润滑嘴被松散提供
A1 36  mm

A2 9  mm

A3 14,3  mm

AL1 19  mm

a5 15  mm

aL max 71  mm
  a L 和 a R 取决于导轨的长度 l max
aL min 20  mm
  a L 和 a R 取决于导轨的长度 l max
aR max 71  mm
  a L 和 a R 取决于导轨的长度 l max
aR min 20  mm
  a L 和 a R 取决于导轨的长度 l max
b 90  mm
  公差: -0,005 / -0,03
G2 M10
  根据 DIN ISO 4762-12.9的螺钉

最大锁紧力矩（Nm）：
M5 = 5,8
M6 = 10
M8 = 24
M10 = 41
M12 = 83
M14 = 140

如有可能，应有螺钉防松措施。
H1 6,8  mm

H4 16,3  mm

H5 6,5  mm

h 27  mm

h1 15  mm

JB 144  mm

JL 80  mm

jB 60  mm

jL 80  mm

K1 M8
  根据 DIN ISO 4762-12.9的螺钉

最大锁紧力矩（Nm）：
M3 = 2,5
M4 = 5
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340

如有可能，应有螺钉防松措施。
K3 M8
  根据 DIN ISO 4762-12.9的螺钉

最大锁紧力矩（Nm）：
M3 = 2,5
M4 = 5
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340

如有可能，应有螺钉防松措施。
K6 M8
  根据 DIN ISO 4762-12.9的螺钉

最大锁紧力矩（Nm）：
M3 = 2,5
M4 = 5
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340

如有可能，应有螺钉防松措施。
L1 109,8  mm

lmax 2960  mm
  单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。
根据合同约定，单根导轨最大长度可达到6米。
T5 13  mm

T6 13  mm
  对于从上面安装：
最大中间螺纹孔的螺纹深度
T6 + 2,5 mm

mW 4,11  kg
  滑块的质量
mS 17,4  kg/m
  导轨的质量

  根据 DIN 636,基本额定载荷的计算，
基本额定动载荷基于实践经验。
C 47500  N
  基本额定动载荷
C0 100000  N
  基本额定静载荷
M0x 5550  Nm
  绕 X 轴的额定静扭矩
M0y 1890  Nm
  绕 Y 轴的额定静扭矩
M0z 1890  Nm
  绕 Z 轴的额定静扭矩

产品类型:

KWVE35-WL INA滑块具有多种型式。滑块的鞍板由淬硬钢加工而成，滚道经过超精磨削，滚动体在封闭滚道内循环运行，通过塑料回转部件回转。
润滑脂储存在滑块的润滑油腔内，参见润滑部分。



东莞市达纳轴承贸易有限公司创立于2006年，前身为东莞市拓达轴承机电有限公司，公司是一家专业从事德国原装INA滚动轴承、INA滑动轴承、INA导轨、INA滑块、INA直线滑块导轨系统、INA高精密产品、INA发动机零部件等高品质传动配件的销售与售后服务的现代化企业。公司拥有完善的销售体系及售后服务体系，为客户提供更专业的技术服务，致力于为千万成长中的中国企业提供世界上最优品质的进口传动件产品一站式解决方案。更多INA滑块详情欢迎来电咨询！联   系  人： 张先生    电 话：0769-89023978



INA滑块 KWVE四列直线循环滚珠轴承及导轨组件可分以下类型

一.满滚珠

KWVE.B 是满滚珠的设计，因此具有较高的承载能力。因此它适用于高的承载能力和刚度并且动态特性要求高的场合。

二．带球兜型保持架

直线循环滚珠轴承及导轨组件KWVE..-B-KT 具有球兜型保持架，这些球兜保证滚动体彼此分开，因此避免了碰撞噪音，实现了运行时低噪音。

三．带齿的导轨

齿位于导轨下面或者齿位于导轨侧齿了驱动导轨，可以使用KUVE..-B-ZHP 导轨下面带有右旋的斜齿，或者齿条ZHST..-SVS + 导轨TKVD 的组合，斜齿位于侧面。相对于没有齿的导轨，这些设计更加的实用，允许简单的周边结构，为直线轴承的布置提供了更多的方便。

四．集成电磁测量系统

KWVE直线循环滚珠轴承及导轨组件和电磁测量系统的组合为需要精确测量移动距离的应用，提供了紧凑的和高性价比的解决方案。通过绝对数字式或者增量式测量方法进行测量。

KWVE产品概览

标准型、加长型、低型、低且加长型或短型滑块(含导轨型号整套叫法)

KUVE..-B、KUVE..-B-L、KUVE..-B-N、KUVE..-B-NL、KUVE..-B-EC
INA轴承代理商INA轴承代理商









加高型、窄型或短型滑块

KUVE..-B-H、KUVE..-B-HL、KUVE..-B-S、KUVE..-B-SL、

KUVE..-B-SN、KUVE..-B-SNL、KUVE..-B-ESC
INA轴承代理商

加宽型导轨

KUVE..-W、KUVE..-WL
INA轴承代理商

带球兜型保持架

KUVE..-B-KT、KUVE..-B-KT-L

加高型或窄型滑块

KUVE..-B-KT-H  KUVE..-B-KT-HL、 KUVE..-B-KT-S KUVE..-B-KT-SL

KWVE特性

四列直线循环滚珠轴承及导轨组件是直线导引系统中产品范围最广泛的一类。具有较高的承载能力和刚度，用于要求高的载荷，好的动态性能，运行位置精确和运行摩擦低的场合，导引系统是有预载荷的，行程长并且不受限制。

根据运行条件，加速度最大可以达到150 m/s2，速度最大可以达到360 m/min。当计划使用附件并且速度_180 m/min，请联系我们 +86-0769-89023978

系统有满滚珠和带球兜型保持架两种设计。一个直线导引系统至少包括：一个滑块、一根导轨和塑料填塞片。KWVE四列直线循环滚珠轴承及导轨组件在标准情况下，是预先加注润滑脂的。四列直线循环滚珠轴承及导轨组件具有 X-life 的质量，经过了技术改进，更加结实耐用，并且有更长的寿命。

满滚珠系列KUVE..-B 是满滚珠的，由于具有最大可能数量的滚动体，满滚珠的直线导引系统具有

很高的承载能力和刚度。

KUVE..-B-KT 相对于满滚珠设计，为了减小循环运行时的噪音，滚动体使用塑料保持架引导– 叫作球兜。这样，带有球兜保持架的系统运行噪音就比满滚珠的系统小很多。每一个球兜型保持架容纳四个滚珠，由于球兜保持架没有采用链连接，因而消除了弯曲应力和张应力，特别是在回转区表现更为明显。
