产品型号:KWSE30-H

产品类型:六排直线循环球轴承及导轨组件用的高窄滑块

应用行业:自动化机械、电子、印刷机械、精密测试仪、食品机械、喷涂设备、数控机床、包装机械等领域

产品参数：

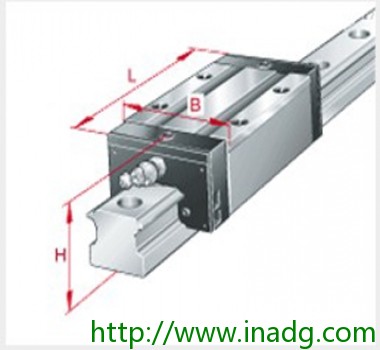

滑块 KWSE30-H
六排直线循环球轴承及导轨组件用的高窄滑块

		组件
润滑接头位于滑块端盖端面 润滑连接在上面 载荷方向		H 45 mm B 60 mm L 91,4 mm 用于密封润滑孔 N2 的最小覆盖长度 1) 定位面 2) 标记 A1 16 mm A2 10 mm A3 9,5 mm aL max 71 mm a L 和 a R 取决于导轨的长度 l max aL min 20 mm a L 和 a R 取决于导轨的长度 l max aR max 71 mm a L 和 a R 取决于导轨的长度 l max aR min 20 mm a L 和 a R 取决于导轨的长度 l max b 28 mm 公差: -0,005 / -0,03 G2 M8 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩 [MA]（Nm）： M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 H1 5,4 mm H5 6 mm h 25 mm h1 13 mm JB 40 mm JL 40 mm JL5 18,5 mm 周围结构上润滑孔的位置。 jL 80 mm K1 M8 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩 [MA]（Nm）： M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 L1 67 mm lmax 2000 mm 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 N2 4,5 mm 周边结构润滑孔的最大直径。 O 4,5x1,5 mm DIN 3771 T5 11 mm mW 0,9 kg 滑块的质量 mS 4,4 kg/m 导轨的质量 CI 40000 N 载荷方向 I:压缩载荷 C0 I 80000 N 载荷方向 I:压缩载荷 CII 33000 N 载荷方向 II:拉伸载荷 C0 II 60000 N 载荷方向 II:拉伸载荷 CIII 30500 N 载荷方向 III:横向载荷 C0 III 64000 N 载荷方向 III:横向载荷 M0x 896 Nm 绕 X 轴的额定静扭矩 M0y 762 Nm 绕 Y 轴的额定静扭矩 M0z 694 Nm 绕 Z 轴的额定静扭矩

产品特性:

六列直线循环滚珠轴承及INA导轨组件：特性直线循环滚珠轴承及导轨组件是满滚珠的系统并已预载。可用于行程没有限制、高载荷或极高载荷、刚性要求高或极高的工况。系统包括至少一个满滚珠滑块、一根导轨及塑料填塞片。
系统可拆分开来订购KWSE30-HINA滑块和导轨TKSD或者作为一个单元KUSE。在一个单元中，一个或多个INA滑块安装在一根导轨上。
