产品型号: KWSE35-L

产品类型:六排直线循环球轴承及导轨组件用的长滑块

应用行业:自动化机械、电子、印刷机械、精密测试仪、食品机械、喷涂设备、数控机床、包装机械等领域

产品参数：

		组件

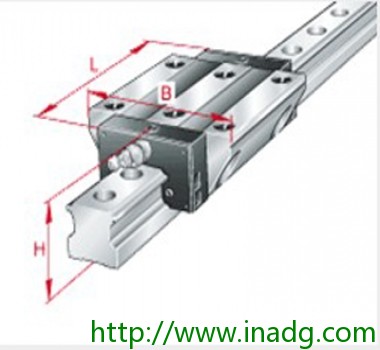

润滑接头位于滑块端盖端面 润滑连接在上面 载荷方向		H 48  mm  B 100  mm  L 138,1  mm    用于密封润滑孔 N2 的最小覆盖长度   1)     定位面 2)     标记 A1 33  mm  A2 9  mm  A3 7,2  mm  aL max 71  mm    a L 和 a R 取决于导轨的长度 l max aL min 20  mm    a L 和 a R 取决于导轨的长度 l max aR max 71  mm    a L 和 a R 取决于导轨的长度 l max aR min 20  mm    a L 和 a R 取决于导轨的长度 l max b 34  mm    公差: -0,005 / -0,03 G2 M10   根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩 [MA]（Nm）： M6 = 10 M8 = 24 M10 = 41 M12 = 83 M14 = 140 M16 = 220 M20 = 470 H1 6,6  mm  H4 13,3  mm  H5 6,5  mm  h 29,7  mm  h1 17,7  mm  JB 82  mm  JL 62  mm  JL5 27,35  mm    周围结构上润滑孔的位置。 JLZ 52  mm  jL 80  mm  K1 M8   根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩 [MA]（Nm）： M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 K3 M8   根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩 [MA]（Nm）： M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 K6 M8   根据 DIN ISO 7984-8.8的螺钉 最大锁紧力矩 [MA]（Nm）： M5 = 5,8 M6 = 10 M8 = 24 M10 = 48 M12 = 83 M14 = 130 L1 109,1  mm  lmax 2960  mm    单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 N2 4,5  mm    周边结构润滑孔的最大直径。 O 4,5x1,5  mm    DIN 3771 T5 13  mm  T6 12  mm    对于从上面安装： 最大的中间螺纹孔的螺纹深度 T6 + 3 mm   mW 2,1  kg    滑块的质量 mS 6,5  kg/m    导轨的质量 CI 70000  N    载荷方向 I:压缩载荷 C0 I 145000  N    载荷方向 I:压缩载荷 CII 57300  N    载荷方向 II:拉伸载荷 C0 II 112400  N    载荷方向 II:拉伸载荷 CIII 49500  N    载荷方向 III:横向载荷 C0 III 120000  N    载荷方向 III:横向载荷 M0x 2054  Nm    绕 X 轴的额定静扭矩 M0y 2275  Nm    绕 Y 轴的额定静扭矩 M0z 2072  Nm    绕 Z 轴的额定静扭矩

产品特性:

六列直线循环滚珠轴承及导轨组件：这种直线导轨有六列滚珠，是INA滚珠滚动体的直线导轨中承载能力最高和刚性最高的。
滚动体与滚道的接触为两点接触。外面的四列滚珠承载压力，里面的两列滚珠承载拉力。该系统已预载以提高刚性。由于采用了模块化设计，导轨可与同尺寸所有类型的INA滑块相配。

KWSE35-L INA滑块的鞍板由淬硬钢磨削加工而成，滚道精磨。滚珠在带有塑料回转元件的闭式通道内循环运动。为了增加润滑脂量，滑块上有润滑油腔，见润滑。
