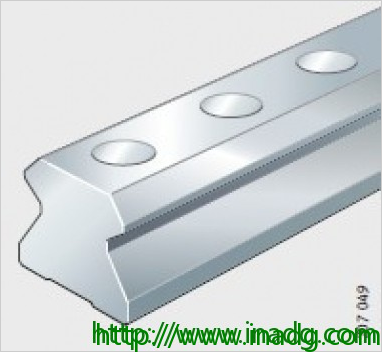

产品型号: TSX45-E，TSX45-E-G2，TSX45-E-G3，TSX45-E-G4

产品类型:直线循环滚柱轴承及导轨组件 RUE..-E
应用行业:自动化机械、数控机床、精密测试仪、电子、喷涂设备、印刷机械、包装机械、食品机械等领域
产品参数：

		组件
		h 38 mm b 45 mm 公差: -0,005 / -0,035 lmax 2940 mm 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 1) 定位面 2) 标记 aL max 41 mm a L 和 a R 取决于导轨的长度 l max aL min 20 mm a L 和 a R 取决于导轨的长度 l max aR max 41 mm a L 和 a R 取决于导轨的长度 l max aR min 20 mm a L 和 a R 取决于导轨的长度 l max h1 19,5 mm 公差: +/-0,5 jL 52,5 mm K1 M12 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩 [MA]（Nm）： M6 = 17 M8 = 41 M12 = 140 M14 = 220 M16 = 340 M24 = 1100 mS 9,4 kg/m 导轨的质量

产品特性：

运行寿命定义为直线导引系统的实际可以达到的寿命，它可能与计算的基本额定寿命有很大的差别。
如果直线轴承采用正确的布置，具有很好的润滑和密封，就可以达到足够长的寿命。
润滑脂运行寿命和再润滑间隔如果导引系统不能进行再润滑，油脂的寿命就成为了决定性因素，也就是说油脂在不失效的情况下的运行时间。
油脂寿命的计算。
当载荷增加时，油脂承受更大的应力，就会老化的很快。
油脂结构的过早破坏，就会影响油脂的运行性能，油脂寿命降低，必须提前进行再润滑。
如果不缩短再润滑间隔，就会影响直线导引系统的运行寿命。
由于油脂寿命的缩短，直线导引系统的寿命也减少了。
